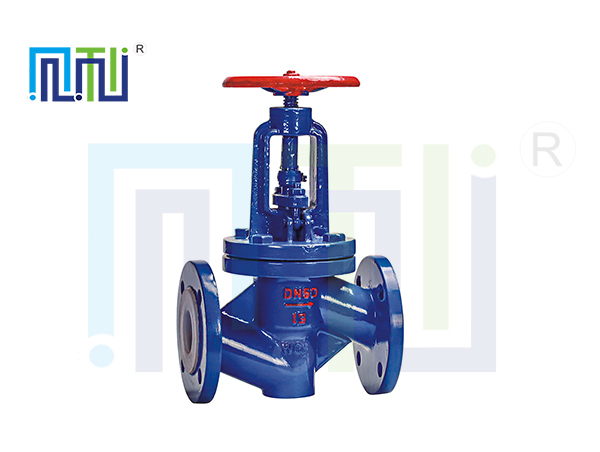

※ 产品名称：衬氟截止阀
※ 产品型号：J41F46-16C
※ 产品规格：DN25-200
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、使用范围：适用在负五十摄氏度到一百五十摄氏度的各种浓度的王水、流酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
二、工作原理
截止阀是指启闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，是一种常用的截断阀，主要用来接通或截断管路中的介质，一般不用于调节流。基本结构有: J41型直通式、J44型直角式、J45型直流式。截止阀具有结构紧凑、启闭灵活、耐腐蚀性强、行程短的特点，广泛应用于化工、石油、医药、食品、钢铁治炼、造纸、水电、环境保证等腐蚀性严重的场合。

产品参数

技术标准
设计和制造	GB/T12235
结构长度	GB12221、HG/T3704-2003
法兰尺寸	GB/T9113.1-2000 ANSI B16.5a
结构形式	直通、直流、角式
驱动方式	手动、气动、电动
公称压力	0.6、1.0、1.6、、2.5、MpaClass150JIS10K
压力试验	GB/T13927-92API598

基本型号
手动	J41F4J41F46J41PFA	蜗轮	J341F4J341F46J341PFA
	J44F4J44F46J44PFA		J344F4J344F46J344PFA
	J45F4J45F46J45PFA		J345F4J345F46J345PFA
气动	J641F4J641F46J641PFA	电动	J941F4J941F46J941PFA
	J644F4J644F46J644PFA		J944F4J944F46J944PFA
	J645F4J645F46J645PFA		J945F4J945F46J945PFA

技术性能规范

设计标准		HG/T 3704,GB/T 12235		BS S160
结构长度		HG/T 3704,GB/T 12221		BS S160
法兰形式尺寸		HG/T 20592,GB/T 9119		ASME B16.5,JIS B2220
检验与试验		GB/T 13927,JB/T 9092		API 598
公称压力(MPa)		1.0	1.6	150Lb
实验压力 (MPa)	壳体试压	1.5	1.5	1.5
	高压密封	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6
适用温度(℃)		PFA:-30~200 FEP:-30~150 GXPO:-10~80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

三、产品特性
◆与闸阀相比，截止阀的结构较简单，制造与维修都较方便。
◆密封面不易磨损、擦伤，密封性较好、寿命长。
◆启闭时阀赠行程较小。启闭时间较短，阀门高度较小。
●阀瓣与阀杆设计为一体结构,结构紧凑，使用安全.
◆截止阀有三种结构形式:直通式、直流式、角式，其中直通式最为常用，角式可以安装在管路系统的拐角处，直流式流阻是截止阀中最小的。
◆可根据用户需求配置气动、电动装置，满足遥控和程控的需要更换零件村里材料可适用各种介质。

阀门主要零件材料

零件名称	铸钢	耐酸不锈钢
零件名称	C	P	R	PL	RL
阀体/阀盖	WCB	CF8	CF8M	CF3	CF3M
定位夹/填料压盖	WCB	CF8	CF8M	CF3	CF3M
阀杆	2Cr13 Ss304 SS410
衬里材料/阀座	FEP、PFA、GXPO
阀杆螺母	黄铜
紧固螺栓	A193 B7	A320 B8		A193 B8M
螺母	A194 2H	A194 8		A194 8M

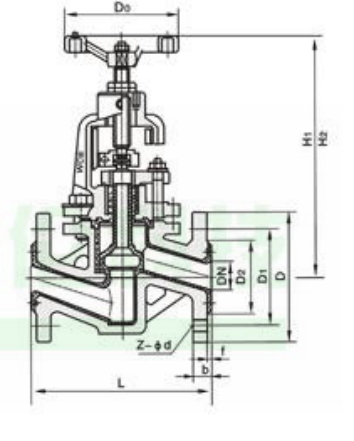

四、主要连接尺寸

公称通径		标准值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	N-Фd	D0	H1	H2	WT(kg)
DN(mm)	NPS(inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-Ф14	100	165	180	6.5
20	3/4	150	105	75	55	2	16	4-Ф14	100	195	215	7
25	1	160	115	85	65	2	16	4-Ф14	120	210	235	7.8
32	1¹/4	180	135	100	78	2	18	4-Ф18	140	215	245	11
40	1¹/2	200	145	110	85	3	18	4-Ф18	140	260	295	13
50	2	230	160	125	100	3	20	4-Ф18	160	300	345	15
65	2¹/2	290	180	145	120	3	20	4-Ф18	180	320	380	23
80	3	310	195	160	135	3	22	4-Ф18	240	390	465	38
100	4	350	215	180	155	3	22	8-Ф18	240	450	540	42
125	5	400	245	210	185	3	24	8-Ф18	280	460	570	55
150	6	480	380	240	210	3	24	8-Ф23	320	530	665	77
200	8	600	335	295	265	3	26	8-Ф23	360	600	790	135
250	10	730	390	350	320	3	28	12-Ф23	400	720	940	220

五、订货说明
1.产品名称;
2.产品型号;
3.产品口径;
4.使用介质;
5.使用温度;
6.驱动方式;
7.公称压力;
8.产品材料;
9.是否带附件以便为您正确选型;
10.如有特殊要求时请在订购产品时注明。
