衬氟呼吸阀

134-5173-9957

服务热线

产品简介

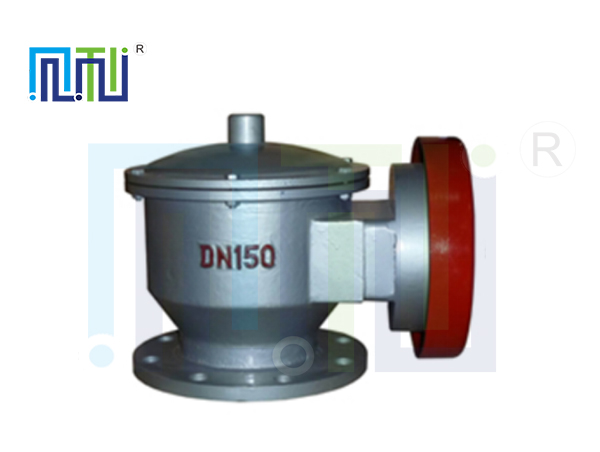

※ 产品名称：衬氟呼吸阀
※ 产品型号：HXF-I、HXF-IZ
※ 产品规格：DN25-300
※ 壳体材质：WCB、304、316L
※ 衬里材质：PTFE
一、产品概述
全天候(阻火呼吸阀是安装在原油、气油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备，能确保储罐在超压或真空时免遭破，减少介质挥发损耗，阻止外界火焰传入的作用。
当往储罐内注入物料时，罐内压力逐渐增大,达到正压阀盘设定值时，正压阀盘自动开起，排出气体,维持储罐气压平衡;反之,当往储罐外抽出物料时，罐内压励逐渐减小，真空值达到负压阀盘设定值时，负压阀盘自动开起，吸入气体,维持储罐气压平衡。
二、产品特点
1.阀盘、阀封环采用不锈钢、聚四氟乙烯或PPL材料,耐低温、防冻等性能。
2.安装在固定顶罐上的通风装置，减少油品的蒸发消耗。
3、能对石油储罐内外压力进行自动调节等特点。
4.结构简单，重量轻，易检修，安装方便。
5、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
6、耐低温防冻性能合格:在- 42度操作2小时，阀盘和密封均无变型现象。
7.在常温36度连续操作72小时，动作10000次，阀盘和导杆接触面无任何磨损和碰作迹象，导杆升降灵敏无卡死现象。

产品参数

一、设计参数

型号	HXF-I、HXF-IZ	操作压力	A型:+355Pa(36mmH2o)/-295Pa(30mmH2o)
规格	DN25-DN300		B型：+980Pa(100mmH2o/-295Pa(30mmH2O)
壳体材质	WCB、304、304L、316、316L、HASTELLOY、AL		C型：+1750Pa(180mmH2o/-295Pa(30mmH2O)
内件材质	304、304L、316、316L、HASTELLOY		D型：客户指定（-500Pa-10000Pa）
阀盘密封材质	PTFE、PPL	执行标准	SY/T0511.1-2010、API2000
密封垫片	PTFE、金属缠绕	连接方式	法兰、对焊、螺纹
适用温度	-80℃-220℃	法兰标准	HG、GB、JB、ANSI、JIS、DIN
公称压力	≤300LB或≥5.0MPa	密封形式	RF、FF、M、FM
防爆等级	BS 5501；ⅡA、ⅡB、ⅡC	外观处理	CS：油漆 SS：酸洗钝化

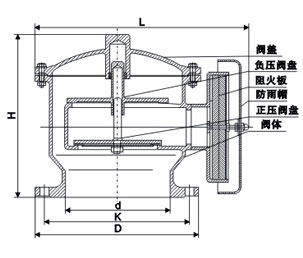

二、主要连接尺寸

HXF-I全天候呼吸阀

公称通径 DN (mm)	NPS (inch)	L	H	D	K
公称通径 DN (mm)	NPS (inch)	PN1.6(Mpa)
25	1	160	165	100	85
32	11/4	180	185	120	100
40	11/2	180	190	130	110
50	2	210	210	140	125
65	21/2	240	220	160	145
80	3	260	240	190	160
100	4	300	270	210	180
150	6	370	330	265	240
200	8	440	370	320	295
250	10	500	410	375	355
300	12	580	470	440	410

HXF-IZ型防爆阻火呼吸阀

公称通径 DN (mm)	NPS (inch)	L	H	D	K
公称通径 DN (mm)	NPS (inch)	PN1.6(Mpa)
25	1	200	165	100	85
32	11/4	230	185	120	100
40	11/2	230	190	130	110
50	2	250	210	140	125
65	21/2	270	220	160	145
80	3	320	240	190	160
100	4	330	270	210	180
150	6	400	330	265	240
200	8	460	370	320	295
250	10	540	410	375	355
300	12	620	470	440	410

三、订货须知
订货时请标注如下参数:产品名称、型号.口径、材质、介质、操作压力、连接标准、数量等,如客户对产品有特殊要求,请在询价时一并提出。
