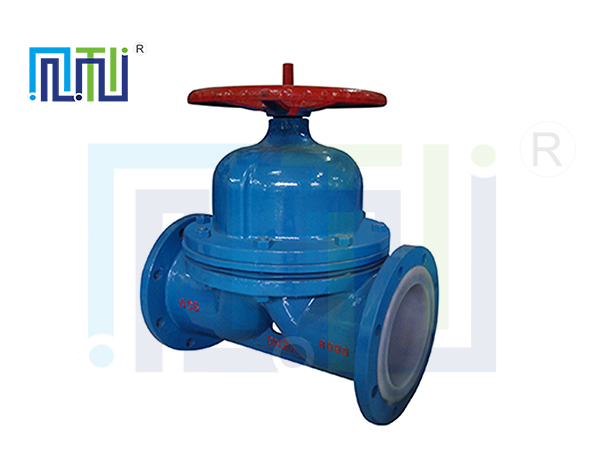

衬氟隔膜阀

134-5173-9957

服务热线

产品简介

※ 产品名称：衬氟隔膜阀
※ 产品型号：G41F46-16C
※ 产品规格：DN15-250
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、概述
该产品采用特殊工艺在阀体上包衬PFA/FEP,隔膜件采用PFA/FEP和EPDM,使阀门内腔的各个零部件达到相同的腐蚀性能。该产品具有良好的节流特性,耐腐蚀性和颗粒介质性,密封性能可靠，可广泛用于各种腐蚀流体以及纤维状,粉末状介质。
二、产品特点
隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀。
特点：隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构，且不会产生介质外漏。

产品参数

一、设计标准

设计标准		HG/T3704,GB/T 12239			MSS-SF-88
结构长度		HG/T 3704,GB/T 12221			EN 558-1
法兰形式尺寸		HG/T 20592,GB/T 9119.			ASME B16.5,JIS B2220
检验与试验		GB/T 13927,JB/T 9092			API598
公称压力（MPa）		0.6	1.0	1.6	150LB
实验压力（MPa）	壳体试压	0.9	1.5	1.5	1.5
	高压密封	0.66	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6	0.6
适用温度(°C)		PFA:-30~200 FEP:-30~150 GXPO:-10~80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

注:衬氟阀门壳体试压和密封按照上表测试，仅参考通用阀门测试标准。

基本型号
手动	G41F4(堰式)	气动	G641G4 （往复式）
	G41F46（堰式）		G641F46 （往复式）
	G45F4 （直流式）		G6B45F4 （常闭式）
电动	G45F46 （直流式）	电动	G6B45F４６（常闭式）
	G9B41F4（防爆式）		G945F4（普通式）
	G9B41F46（防爆式）		G945F46（普通式）

二、主要零部件材料表

零件名称	精铸球墨铸铁	碳钢	不锈钢
零件名称	QT	C	P	R	PL	RL
阀体、阀盖、阀瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
阀杆	2Cr13	2Cr13	CF8	CF8M	CF3	CF3M
衬里层	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)
隔膜	ZcuA110Fe3
阀杆螺母	FEP(F46)、CR（氯丁橡胶）、PFA(可溶性聚四氟乙烯)、FPDM(乙丙橡胶)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手轮	A3

三、产品优点
◆产品连接件少,整体钢性好。
◆截流速度快。
◆开启限位方便，灵活，精确。
◆阀体整体结构比较小，便于安装和维修。
◆阀体与阀瓣外表包衬氟塑料,完全隔离介质与钢件接触，避免阀体受腐蚀。

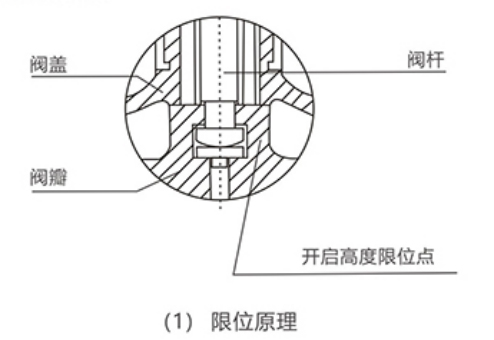

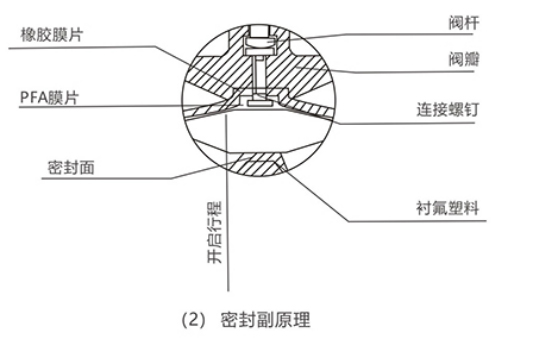

四、结构特点

五、注意事项
◆使用温度不允许超过规定范围。
◆使用介质不允许有较硬颗粒，以免压伤密封面，影响阀门密封。
◆隔膜片升降次数不宜太多以免损坏隔膜片影响密封性能。

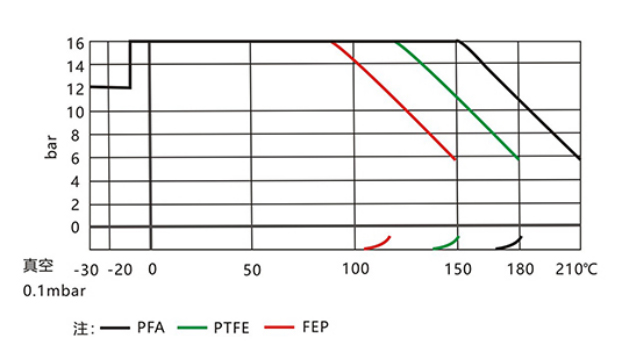

六、压力温度曲线

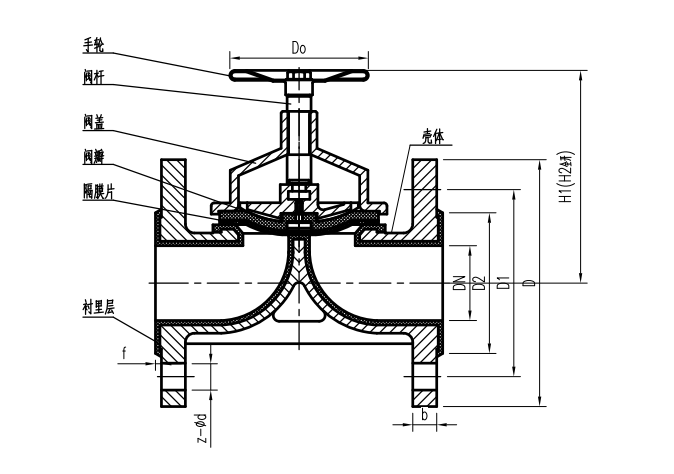

七、主要连接尺寸

1、0.6MPa连接尺寸

公称直径		标准值							参考值
DN mm	NPS (inch)	L	D	D1	D2	f	b	Z-Фd	Do	H1	H2	W(kg)
DN mm	NPS (inch)	PN 0.6 (MPa)
15	1/2	125/108	80	55	40	2	12	4-Ф12	100	105	110	3.5
20	3/4	135/117	90	65	50	2	14	4-Ф12	100	115	125	4
25	1	145/127	100	75	60	2	14	4-Ф12	120	120	135	5.5
32	11/4	160/146	120	90	70	2	16	4-Ф14	120	125	150	8
40	11/2	180/159	130	100	80	3	16	4-Ф14	140	135	175	11
50	2	210/190	140	110	90	3	16	4-Ф14	140	155	195	14
65	21/2	250/216	160	130	110	3	16	4-Ф14	200	170	200	23
80	3	300/254	185	150	125	3	18	4-Ф18	200	200	255	29
100	4	350/305	205	170	145	3	18	4-Ф18	280	270	325	46
125	5	400/356	235	200	175	3	20	8-Ф18	320	335	405	70
150	6	460/406	260	225	200	3	20	8-Ф18	320	370	450	95
200	8	570/521	315	280	255	3	22	8-Ф18	400	480	600	170
250	10	680/635	370	335	310	3	24	12-Ф18	500	545	620	270
300	12	790/749	435	395	362	4	24	12-Ф23	500	585	680	320

2、1.0MPa连接尺寸

公称直径		标准值							参考值
DN mm	NPS (inch)	L	D	D1	D2	f	b	Z-Фd	Do	H1	H2	W(kg)
DN mm	NPS (inch)	PN 1.0 (MPa)
15	1/2	125/108	95	65	45	2	14	4-Ф14	100	105	110	3.5
20	3/4	135/117	105	75	55	2	16	4-Ф14	100	115	125	4
25	1	145/127	115	85	65	2	16	4-Ф14	120	120	135	5.5
32	11/4	160/146	135	100	78	2	18	4-Ф18	120	125	150	8
40	11/2	180/159	145	110	85	3	18	4-Ф18	140	135	175	11
50	2	210/190	160	125	100	3	20	4-Ф18	140	155	195	14
65	21/2	250/216	180	145	120	3	20	8-Ф18	200	170	200	23
80	3	300/254	195	160	135	3	22	8-Ф18	200	200	255	29
100	4	350/305	215	180	155	3	22	8-Ф18	280	270	325	46
125	5	400/356	245	210	185	3	24	8-Ф18	320	335	405	70
150	6	460/406	280	240	210	3	24	8-Ф23	320	370	450	95
200	8	570/521	335	295	265	3	26	8-Ф23	400	480	600	170
250	10	680/635	390	350	320	3	28	12-Ф23	500	545	620	270
300	12	790/749	440	400	368	4	28	12-Ф23	500	585	680	320

3、1.6MPa连接尺寸

公称直径		标准值							参考值
DN mm	NPS (inch)	L	D	D1	D2	f	b	Z-Фd	Do	H1	H2	W(kg)
DN mm	NPS (inch)	PN 1.6 (MPa)
15	1/2	130	95	65	45	2	14	4-Ф14	120	115	115	4
20	3/4	150	105	75	55	2	16	4-Ф14	120	130	130	5
25	1	160	115	85	65	2	16	4-Ф14	140	140	140	6
32	11/4	180	135	100	78	2	18	4-Ф18	140	155	155	9
40	11/2	200	145	110	85	3	18	4-Ф18	160	180	180	12
50	2	230	160	125	100	3	20	4-Ф18	160	200	200	15
65	21/2	290	180	145	120	3	20	8-Ф18	200	205	205	24
80	3	310	195	160	135	3	22	8-Ф18	200	260	260	30
100	4	350	215	180	155	3	24	8-Ф18	280	330	330	48
125	5	400	245	210	185	3	26	8-Ф18	320	410	410	75
150	6	480	280	240	210	3	28	8-Ф23	320	460	460	105
200	8	600	335	295	265	3	30	12-Ф23	400	605	605	182
250	10	730	405	355	320	3	32	12-Ф25	500	625	625	295
300	12	850	460	410	375	4	34	12-Ф25	500	685	685	345

八、G41F衬氟隔膜阀订货说明:
1.衬氟隔膜阀产品名称;
2.衬氟隔膜阀产品型号;
3.衬氟隔膜阀产品口径;
4.隔膜阀使用介质;
5.隔膜阀使用温度;
6.隔膜阀驱动方式;
7.隔膜阀公称压力;
8如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向我司销售部订购。
