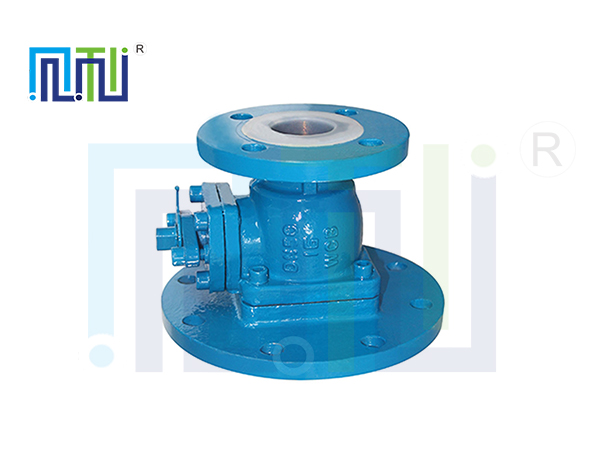

※ 产品名称：衬氟放料球阀
※ 产品型号：Q41F46-16C
※ 产品规格：DN15-1000
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、概述
衬氟放料球阀是衬氟球阀的延伸产品，为各种强腐蚀性介质的启闭控制而设计，阀门的两端法兰大小不等，一端为标准法兰一端为与反应釜底放料孔配套的法兰，很方便的就可以连接在反应釜底。其结构形式为浮动直通式，连接形式为法兰，阀外壳采用碳钢内衬氟塑料，阀球为与阀杆一体式金属嵌件外包氟塑料工艺制造，具有耐腐密封性好、启闭灵活、快速的特点且外型美观、强度高、经久耐用。是现代化 工工艺流程中使用广泛的耐腐阀门。衬氟放料球阀采用氟塑料衬里技术，阀体采用熔模精密铸造，强度高、外观光洁，与液体接的过流部件全部为氟塑料，因此可在-50C~180C范围内长期使用于任意浓度的腐蚀性管路、管线工作。衬氟放料球阀的工作原理是靠旋转阀瓣来使阀门畅通或闭塞的，阀瓣和阀体内侧全部采用氟塑料衬塑工艺制成，其具有开关轻便，体积小，密封可靠，结构简单，维修方便，使用范围广等优点。
二、衬氟放料球阀的特点
1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，可以适用于任何强腐蚀性化学介质;
2.采用全通径、浮动球结构，阀门向在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护;
3.启闭件球体与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲击承压件内的可能性，从根本上保证了使用中的安全性;
4.结构紧凑合理，阀体内腔空间小，减小了介质滞留，另外特殊的模压工艺，使密封面致密度良好，加之人字环形TFE填料组合，使阀门达到零泄漏。
设 | 设计制作规范 | HG/T3704.GB/T12237 | 性 | 压力等级 | PN0.6~PN1.6MPa |
结构长度 | GB/T12221. HG/T3704 | 强度试验 | 1.5倍 | ||
连接尺寸 | HG/T20592.GB/T9113 | 密封试验 | 1.1倍 | ||
检验及试验 | GB/T13927. GB 12220 | 气密试验 | 0.6Mpa |
序号 | 零件名称 | 铸钢 |
1 | 左右阀体 | WCB |
2 | 带杆球体 | WCB |
3 | 填料 | WCB |
4 | 填料压盖 | WCB |
5 | 衬里层/阀座 | FEP(F46) PFA PP /PTFE |
6 | 螺栓 | A193-B7 |
7 | 螺帽 | A194-2H |
8 | 手柄 | WCC |

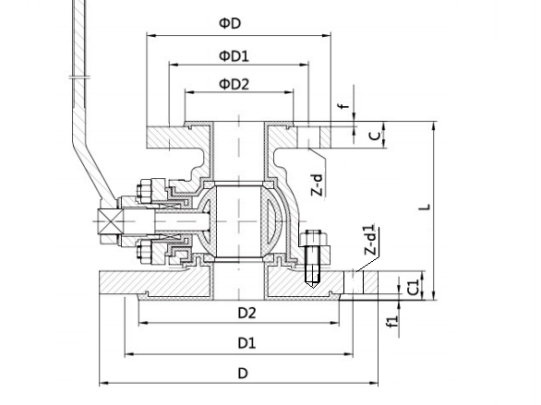

PN1.0 (0.6)MPa | ||||||
DN(mm) | ФD-D | L | ФD1-D1 | N-d/d1 | f/f1 | W(Kg) |
25/50 | 115/160 | 150 | 85/110 | 4-14/4-18 | 3/3 | 6 |
32/65 | 135/180 | 165 | 100/130 | 4-18/4-18 | 3/3 | 7 |
40/65 | 145/180 | 180 | 110/130 | 4-18/4-18 | 3/3 | 8 |
40/100 | 145/215 | 150 | 110/170 | 4-18/4-18 | 3/3 | 9 |
50/80 | 160/195 | 200 | 125/150 | 4-18/4-18 | 3/3 | 10 |
50/125 | 160/245 | 170 | 125/200 | 4-18/8-18 | 3/3 | 11.5 |
65/100 | 180/215 | 220 | 145/170 | 4-18/4-18 | 3/3 | 15 |
65/125 | 180/245 | 220 | 145/200 | 4-18/8-18 | 3/3 | 17 |
80/125 | 195/245 | 250 | 160/200 | 8-18/8-18 | 3/3 | 22 |
80/150 | 195/280 | 250 | 160/225 | 8-18/8-18 | 3/3 | 24 |
100/150 | 215/280 | 280 | 180/225 | 8-18/8-18 | 3/3 | 32 |
100/200 | 215/320 | 280 | 180/280 | 8-18/8-18 | 3/3 | 36 |
