衬氟法兰蝶阀

134-5173-9957

服务热线

产品简介

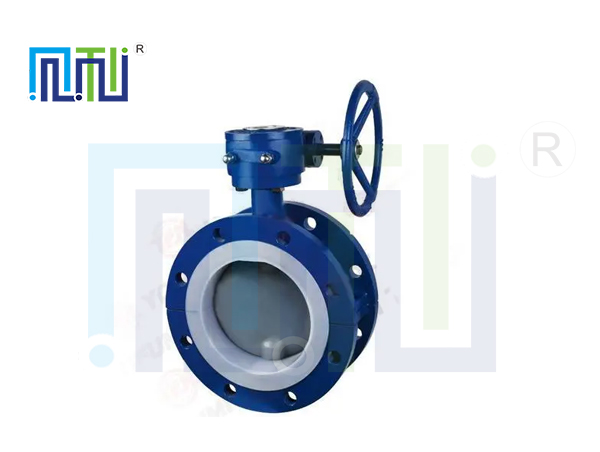

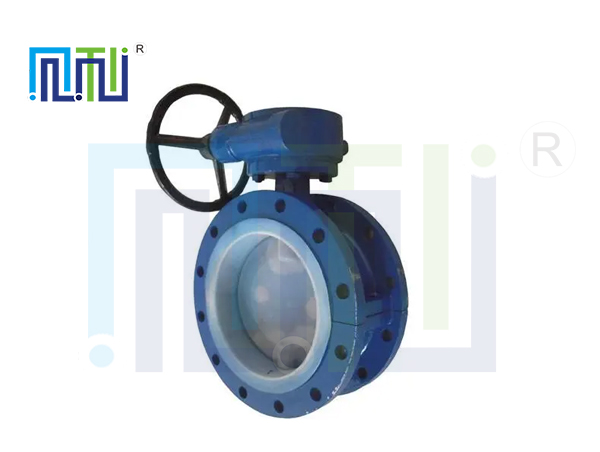

※ 产品名称：衬氟法兰蝶阀
※ 产品型号：D341F46-16C
※ 产品规格：DN50-1200
※ 衬里材质：FEP（F46）、PFA
※ 连接方式：对夹，法兰
一、概述
1、使用范围
　适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上，用于调节和截断介质的流动。
2、法兰式软密封蝶阀特点
（1）设计结构新颖，整体尺寸小，重量轻。
（2）蝶板采用双偏心，启闭迅速，操作轻便省力。
（3）蝶板与密封圈间无滑动摩擦，密封面损，使用寿命长，密封可靠，易调整。
3、法兰式硬密封蝶阀具备的特点
（1）蝶板密封圈为软硬层叠式金属片,具有金属硬密封和弹性密封的双重优点,
无论在低温和高温的情况下，均具有优良的密封性能。
（2）采用三维偏心结构,阀座与蝶板几乎无摩擦，具有越关越紧的密封功能。
（3）阀体密封面，采用堆焊不锈钢、钴基硬质合金，密封面损，使用寿命长。
（4）结构,操作灵活、省力、方便、不受介质压力的高、低影响，密封性能可靠。

产品参数

一、技术标准

设计与制造	GB/T12238 (中线) GB12221 (短系列)
结构长度	ASME B16.10 JIS B2002
法兰尺寸	ASME B16.10 JIS B2002
连接方式	对夹、法兰式
驱动方式	手动、电动、气动
公称压力	0.6.1.0. 1.6. 2.5MPa Class150 JIS1OK
压力试验	GB/T13927-92 API 598

二、基本型号

手动	D41F4/P (半衬)	涡轮	D341F4/P (半村)
	D41F4/P (半衬)		D341F46/P (半衬)
	D41F全衬		D341F全衬
	D41F6全村		D341F全衬
气动	D641F4/P (半衬)	电动	D341F全衬
	D641F4e/P (半衬)		D941F46/P (半衬)
	D641Fs全村		D941F4全村
	D641F46全衬		D941F46全村

三、主要零件材质

零件名称	精铸球墨铸铁	碳钢	不锈钢
零件名称	QT	C	P	R	PL	RL
上、下阀体	QT400	WCB	CF8	CF8M	CF 3	CF 3M
蝶板	WCB	WCB	CF8	CF8M	CF 3	CF 3M
阀轴	1Cr13、40Cr	2Cr13、40Cr	1Cr18N9T 40Cr 1Cr18Ni12T 40Cr 00Cr18N10 40Cr 00Cr17Ni14Mo2 40Cr
衬里层/阀座	PTFE (F4)、FEP (F46)、PFA (可溶F)、PO (聚烯烃)
衬里层/阀座	FEP+FPM (氟橡胶外包F46)
弹性条(垫)	Si (硅橡胶)
调节垫	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr19Ni9	0C18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	A3 Z

四、主要连接尺寸

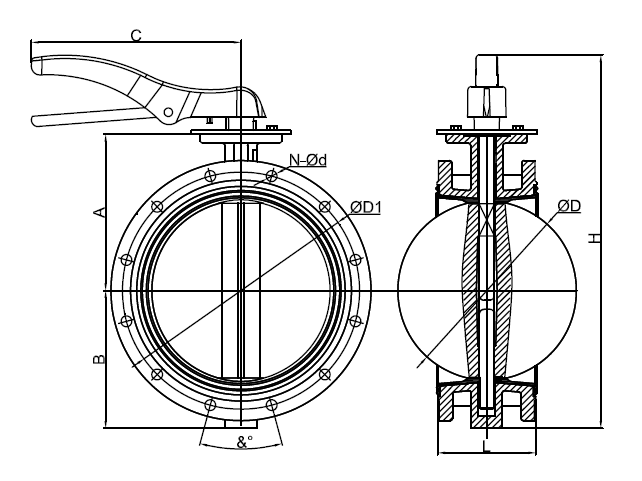

手动法兰蝶阀外形尺寸

Size		PN10			PN16			ANSI CLASS150			A	B	L	ФD	H	C
DN	NPS	D1	N-Фd	&°	D1	N-Фd	&°	D1	N-Фd	&°	A	B	L	ФD	H	C
50	2＂	125	4-Ф18	90	125	4-Ф18	90	120.7	4-Ф18	90	118	75	108	52.9	261	213
65	21/2＂	145	8-Ф18	90	145	8-Ф18	90	139.7	4-Ф18	90	130	93	112	64.5	291	213
80	3＂	160	8-Ф18	90	160	8-Ф18	45	152.4	4-Ф18	45	145	100	114	78.8	313	213
100	4＂	180	8-Ф18	45	180	8-Ф18	45	190.5	8-Ф18	45	155	114	127	104	342	277
125	5＂	210	8-Ф18	45	210	8-Ф18	45	215.9	8-Ф22	45	170	125	140	123.3	368	277
150	6＂	240	8-Ф18	45	240	8-Ф22	45	241.3	8-Ф22	45	190	143	140	155.1	406	277
200	8＂	295	8-Ф22	45	295	12-Ф22	45	298.5	8-Ф22	45	205	170	152	202.5	448	277

涡轮法兰蝶阀外形尺寸

Size		PN10			PN16			ANSI CLASS150			A	B	L	ФD	H	C	ФDO
DN	NPS	D1	N-Фd	&°	D1	N-Фd	&°	D1	N-Фd	&°	A	B	L	ФD	H	C	ФDO
350	14＂	460	16-Ф22	22.5	470	16-Ф26	22.5	476.3	12-Ф30	22.5	328	250	190	333.3	659	323	400
400	16＂	515	16-Ф26	22.5	525	16-Ф30	22.5	539.8	16-Ф30	22.5	370	310	216	389.6	765	323	400
450	18＂	565	20-Ф26	18	585	20-Ф30	18	577.9	16-Ф33	18	407	332	222	440.5	874	269	300
500	20＂	620	20-Ф26	18	650	20-Ф33	18	635	20-Ф33	18	433	355	229	491.6	925	269	300
600	24＂	725	20-Ф30	18	770	20-Ф36	18	749.3	20-Ф33	18	508	426	267	592.5	1071	295	390
