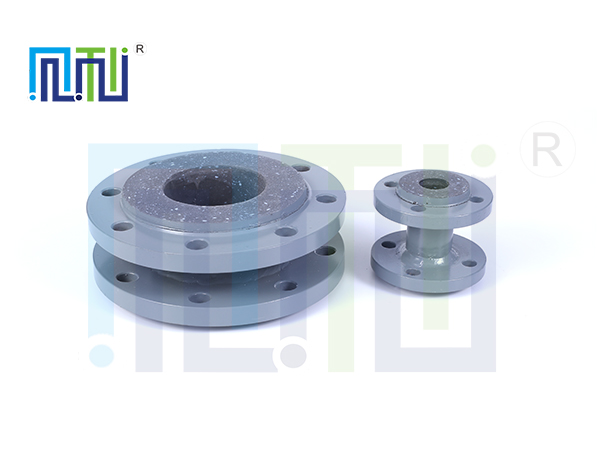

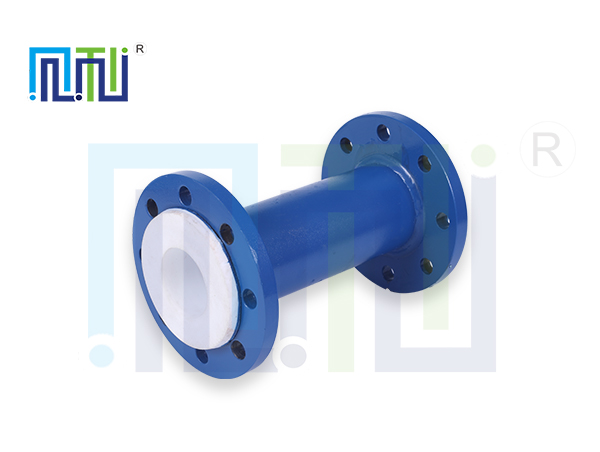

※ 产品名称：衬氟管道
※ 法兰标准：HG/T 20592
※ 公称压力：PN10 PN16 CL150
※ 衬里标准：HG /T 20538-2016
※ 检验标准：HG/T 2437-2006
※ 衬里材质：聚四氟乙烯PTFE、聚烯烃PO、聚乙烯PE、聚丙烯PP
一、产品概述
按材质又分为衬PO管道及配件和衬PTFE管道及配件，其中衬PTFE管道及配件按生产工艺又分为缠绕工艺、模压工艺、松衬工艺。模压工艺和缠绕工艺生产的管道在管路系统里面能耐一定的负压。
1、PTFE松衬直管及管配件
PTFE衬里直管及管配件又称松衬管件，它是在管线无负压的工作条件下使用的，它的工艺过程为采用PTFE粉利用机器生产成四氟管，然后再将PTFE管坯衬入已焊接完毕的无缝钢管件内。适用于常压、正压的输送管线上。
通径规格：DN25～300mm；
工作温度：-50～120℃；
工作压力：1.6MPa.
2、PTFE模压直管及管配件
PTFE模压直管及管配件又称模压管件，它是在管线有负压的工作条件下使用的，它的工艺过程采用PTFE粉末在已根据要求制作完毕的无缝钢管、管件中高压定型，定型后在高温炉中进行高温烧结成型。
通径规格：DN25～300mm；
工作温度：-50～180℃；
工作压力：-0.09～1.6MPa.
3、PTFE缠绕直管
先将若干层PTFE薄膜缠绕在模具上，再将钢丝(0.5-1mm)螺旋形地缠绕在 PTFE薄膜上，后在钢丝外面再缠绕若干层PTFE薄，最后放在炉中绕结成形。用这种工艺制作的PTFE衬里管，内壁光滑，外壁由于钢丝的体积及其外弹力量，形成螺旋形线波纹。将它衬入钢件内，并在PTFE衬里设备外壁与钢管内壁之间的空隙处灌满填充树脂(非出残留空气)。这种填充树脂能与钢管紧密粘结在一起。同时，它能紧紧地包裹在螺旋形的PTFE衬里设备外壁上。填充树脂固化后，就形成了与衬里外壁波纹相咬合的螺旋形波纹。这种结构，类似于螺母与螺栓的结合。它一方面能使PTFE衬里的热胀冷缩得到有效的限制和补偿;另一方面，利用钢丝的刚度明显地提高PTFE衬里耐负压的能力。
通径规格：DN25～300mm；
工作温度：-50～180℃；
工作压力：-0.06～1.6MPa.
二、 内衬PTFE衬里层试验、检验
1、 管道及管配件均以1.5倍设计压力进行水压试验
2、 凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试.
三、使用前维护及注意事项
1、 不得露天长时间存放、避免日晒、雨淋、避免剧烈撞、多层堆放重物堆压。
2、 密封面不允许刮、割、划、挠或与硬物碰撞。
3、 不允许在衬里后的管件、配件的钢体上焊、风割、火烤等，要与热源相隔1米以上。



一、主要连接尺寸
衬氟放尽环主要用于管道仪表的安装或者液体的放尽使用。根据使用的工况可选择不同的衬里材质，最高可耐180℃高温。经过衬里后可耐各种浓度的王水、硫酸、盐酸、和各种有机酸、强酸、强氧化剂等介质。

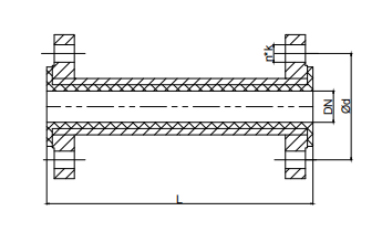

二、主要连接尺寸
单位：mm

公称直径		不同衬里材质最大钢管长度			法兰眼距Фd			螺孔n*k
DN(mm)	NPS (inch)	松衬管L	模压管L	缠绕管L	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
15	1/2
20	3/4	4000	2000		75	85	85	4-Ф11	4-Ф14	4-Ф14
25	1	4000	2000		90	100	100	4-Ф14	4-Ф18	4-Ф18
32	11/4	4000	2000		100	110	110	4-Ф14	4-Ф18	4-Ф18
40	11/2	4000	2000		110	125	125	4-Ф14	4-Ф18	4-Ф18
50	2	4000	2000	2000	130	145	145	4-Ф14	8-Ф18	8-Ф18
65	21/2	4000	2000	2000	150	160	160	4-Ф18	8-Ф18	8-Ф18
80	3	4000	2000	2000	170	180	180	4-Ф18	8-Ф18	8-Ф18
100	4	3000	2000	2000	200	210	210	8-Ф18	8-Ф18	8-Ф18
125	5	3000	2000	2000	225	240	240	8-Ф18	8-Ф22	8-Ф22
150	6	2000	2000	1500	280	295	295	8-Ф18	8-Ф22	12-Ф22
200	8	2000	2000	1500	335	350	355	12-Ф18	12-Ф22	12-Ф26
250	10	2000	1500	1500	395	400	410	12-Ф22	12-Ф22	12-Ф26
300	12	2000	1500	1000	445	460	470	12-Ф22	16-Ф22	16-Ф26
400	16	2000	1500	1000	495	515	525	16-Ф22	16-Ф26	16-Ф30

注：可根据设计要求与供货方协商选用其他长度的钢管。
二、订货说明
1、使用条件，如温度、压力
2、衬里材质，衬塑、衬氟
3、法兰标准和等级
