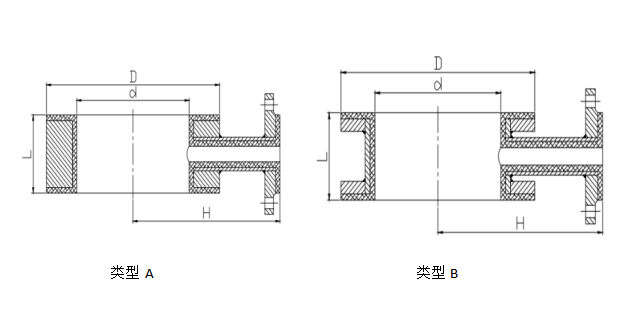

公称直径 | D | 类型 | L | H | ||
PN10 | PN16 | Class150（PN20） | ||||
40×25 | 90 | 83 |
A | 80 | 100 | |
50×25 | 105 | 102 | 80 | 115 | ||
65×25 | 125 | 107 | 80 | 125 | ||
80×25 | 140 | 133 | 80 | 140 | ||
100×25 | 160 | 172 | 80 | 150 | ||
100×32 | 160 | 172 | 90 | 150 | ||
125×25 | 190 | 194 | 80 | 160 | ||
125×32 | 190 | 194 | 90 | 160 | ||
125×40 | 190 | 194 | 100 | 160 | ||
150×25 | 215 | 219 |
B | 80 | 180 | |
150×32 | 215 | 219 | 90 | 180 | ||
150×40 | 215 | 219 | 100 | 180 | ||
200×25 | 270 | 276 | 80 | 200 | ||
200×32 | 270 | 276 | 90 | 200 | ||
200×40 | 270 | 276 | 100 | 200 | ||
250×25 | 325 | 337 | 80 | 230 | ||
250×32 | 325 | 337 | 90 | 230 | ||
250×40 | 325 | 337 | 100 | 230 | ||
300×25 | 380 | 406 | 80 | 260 | ||
300×32 | 380 | 406 | 90 | 260 | ||
300×40 | 380 | 406 | 100 | 260 | ||
