衬氟盲板

134-5173-9957

服务热线

产品简介

※ 产品名称：衬氟盲板
※ 法兰标准：HG/T 20592
※ 公称压力：PN6 PN10 PN16 CL150
※ 衬里标准：HG /T 20538-2016
※ 衬里材质：PTFE、FEP（F46）、PFA
产品概述
衬氟盲板主要应用于管道的末端，表示管线的截止，是化工行业常用的管配件。经衬聚四氟乙烯后配件使用范围更广泛，适用于温度高、耐腐蚀等环境。

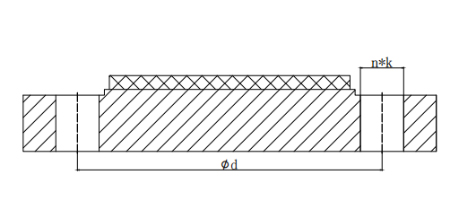

产品参数

公称直径DN	法兰眼距Фd			*螺孔nk**
公称直径DN	0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
25	75	85	85	4-Ф11	4-Ф14	4-Ф14
32	90	100	100	4-Ф14	4-Ф18	4-Ф18
40	100	110	110	4-Ф14	4-Ф18	4-Ф18
50	110	125	125	4-Ф14	4-Ф18	4-Ф18
65	130	145	145	4-Ф14	8-Ф18	8-Ф18
80	150	160	160	4-Ф18	8-Ф18	8-Ф18
100	170	180	180	4-Ф18	8-Ф18	8-Ф18
125	200	210	210	8-Ф18	8-Ф18	8-Ф18
150	225	240	240	8-Ф18	8-Ф22	8-Ф22
200	280	295	295	8-Ф18	8-Ф22	12-Ф22
250	335	350	355	12-Ф18	12-Ф22	12-Ф26
300	395	400	410	12-Ф22	12-Ф22	12-Ф26
350	445	460	470	12-Ф22	16-Ф22	16-Ф26
400	495	515	525	16-Ф22	16-Ф26	16-Ф30

注：更多详细尺寸对照HG/T 20592-2009
