衬氟立式止回阀H42

134-5173-9957

服务热线

产品简介

※ 产品名称：衬氟立式止回阀
※ 产品型号：H42F46-16C
※ 产品规格：DN15-200
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、产品特点
衬氟止回阀(又称逆止阀)这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。
二、工作原理
衬里止回阀只是允许介质向一个方向流动，而且阻止流体倒流,通常这种阀门是自动工作的,在一个方向流动的圧力作用下,阀瓣打开,流体反方向流动时有流体压力和阀瓣、PTFE阀球的自重,作用手阀座,从而切断流动。

产品参数

一、主要零部件材料表

零件名称	精铸球墨铸铁	碳钢	不锈钢
零件名称	QT	C	P	R	PL	RL
阀体、阀盖、阀瓣	QT400	WCB	CF8	CF 8M	CF3	CF3M
内衬材料	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

技术标准
设计和制造	GB/T12235 GB/T12236
结构长度	HG/T3704-2003 GB12221ASME B16.10
法兰尺寸	GB/T9113.1、ANSI B16.5a
结构形式	升降立式、旋转式、升降直通式
公称压力	0.6、1.0、1.6、2.5MpaClass150 JIS 10K
压力试验	GB/T13927-92API598

基本型号
H41F4	H42F4	H441F4
H41F46	H42F46	H44F46
H41PFA	H42PFA	H44PFA

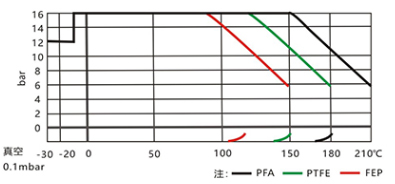

二、压力温度曲线

三、材料明细表

公称直径		DN15-DN400
压力		1.0Mpa 1.6Mpa 150LB
序号	名称	材料明细
1	阀体，阀瓣，阀盖	A216WCB+衬里材质	A351 CFB/A351 CF8M+衬里材质	A351 CF3/A351CF3M+衬里材质
2	球	PTFE
3	衬里材质	FEP PFA GXPO
4	螺栓	A193 B7	A320 B8	A193 B8M

四、技术性能规范

设计标准		HG/T 3704 GB/T 12235		AP16D
结构长度		HG/T 3704 GB/T 12221		ASME B16.10
法兰形式尺寸		HG/T 20592 GB/T 9119		ASME B16.5 JIS B2220
检验与试验		GB/T 13927 JB/T 9092		API 598
公称压力（MPa）		1.0	1.6	150LB
实验压力（MPa）	壳体试压	1.5	1.5	1.5
	高压密封	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6
适用温度 ℃		PFA -30~200 FEP -30~150 GXPO -10~80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

注：衬氟阀门壳体试压和密封性按照上表数据测试，测试标准仅供参考通用阀门标准，高压力要求情况订制加工。
衬氟国标升降式止回阀

HG/T 20592 PN10 单位：mm

DN	L1	L2	D	D1	D2	n-d	f	b	H	Wt(Kg)
15	130	110	95	65	45	4-14	2	14	82	6.5
20	150	117	105	76	55	4-14	2	14	82	5
25	160	127/100	115	86	65	4-14	2	14	98	6
32	182	140/110	140	100	78	4-18	3	16	110	7.5
400	200	165/125	150	110	85	4-18	3	16	118	9.5
50	230	178/140	165	125	100	4-18	3	16	138	13
65	290	190/160	185	145	120	4-18	3	18	156	19.5
80	310	203/185	200	160	135	8-18	3	20	160	27
100	350	229/210	220	180	155	8-18	3	20	185	35
125	400	280/250	250	210	185	8-18	3	22	208	56
150	480	300	285	240	210	8-23	3	24	245	75
200	600	380	340	295	265	8-23	3	26	298	118
250	670	420	395	350	320	12-23	4	28	342	165
300	850	425	445	400	368	12-23	4	28		210

HG/T 20592 PN16

DN	L1	L2	D	D1	D2	n-d	f	b	H	Wt(Kg)
15	130	110	95	65	45	4-14	2	14	82	4
20	150	117	105	75	55	4-14	2	14	82	5
25	160	127/100	115	85	65	4-14	2	14	98	6
32	180	140/110	140	100	78	4-18	3	16	110	7.5
40	200	165/125	150	110	85	4-18	3	16	118	9.5
50	230	178/140	165	125	100	4-18	3	16	138	13
65	290	190/160	185	145	120	4-18	3	18	156	19.5
80	310	203/185	200	160	135	8-18	3	20	160	27
100	350	229/210	220	180	155	8-18	3	20	185	35
125	400	280/250	250	210	185	8-18	3	22	208	56
150	480	300	285	240	210	8-23	3	24	245	75
200	640	380	340	295	265	8-23	3	26	298	118
250	670	420	405	355	320	12-23	4	28	342	165
300	850	425	460	410	375	12-23	4	28

衬氟国标升降式止回阀

HG/T 20592 PN25 单位：mm

DN	L1	L2	D	D1	D2	n-d	f	b	H	Wt(Kg)
15	130	110	95	65	45	4-14	2	16	82	6.5
20	150	117	105	75	55	4-14	2	16	82	7
25	160	127/100	115	85	65	4-14	2	16	98	8
32	180	140/110	140	100	78	4-18	3	18	110	11
40	200	25165/125	150	110	85	4-18	3	18	118	15
50	230	178/140	165	125	100	4-18	3	20	138	17.5
65	290	190/160	185	145	120	8-18	3	22	156	26
82	310	203/185	200	160	135	8-18	3	22	160	36
100	350	229/210	235	190	160	8-23	3	24	185	44
125	400	280/250	270	220	188	8-25	3	28	208	60
150	480	300	300	250	218	8-25	3	30	245	81
200	600	380	360	310	278	12-25	3	34	298	137
250	670	420	425	370	332	12-30	4	36	342	173
300	850	425	485	410	375	16-30	4	39

ASME B16.5 Class150

DN	L1	L2	D	D1	D2	n-d	f	b	H	Wt(Kg)
1/2	130	110	89	60.5	35	4-16	2	12	82	4
3/4	150	117	98	70.0	43	4-16	2	12	82	5
1	160	128/100	108	79.5	51	4-16	2	12	98	6
11/4	180	140/110	117	89.0	64	4-16	2	13	110	7.5
11/2	200	165/125	127	98.5	73	4-16	2	15	118	9.5
2	230	178/140	152	120.5	92	4-19	2	16	138	13
21/2	290	190/160	178	139.5	105	4-19	2	18	156	19.5
3	310	203/185	190	152.5	127	4-19	2	19	160	27
4	350	229/210	229	190.5	157	8-19	2	24	185	35
5	400	280/250	254	216.0	186	8-22	3	24	208	56
6	480	300	279	241.5	216	8-22	3	26	245	75
8	600	380	343	298.5	270	8-22	3	29	298	118
10	670	420	406	362.0	324	12-25	3	21	342	165
12	850	425	485	432	381	12-25	4	34.7		205
