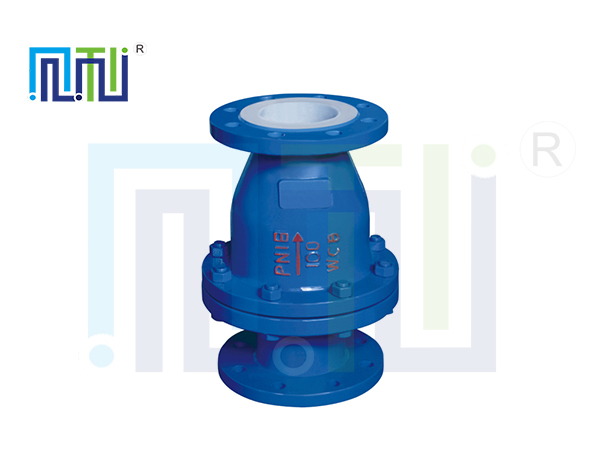

衬氟旋启式止回阀H44

134-5173-9957

服务热线

产品简介

※ 产品名称：衬氟旋启式止回阀
※ 产品型号：H44F46-16C
※ 产品规格：DN15-200
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、产品特点
衬氟止回阀(又称逆止阀)这种类型的阀门的作用是只允许介质向一个方向流动，而且阻止方向流动。
二、工作原理
衬里止回阀只是允许介质向一个方向流动，而且阻止流体倒流,通常这种阀门是自动工作的,在一个方向流动的圧力作用下,阀瓣打开,流体反方向流动时有流体压力和阀瓣、PTFE阀球的自重,作用手阀座,从而切断流动。

产品参数

一、主要零部件材料表

零件名称	精铸球墨铸铁	碳钢	不锈钢
零件名称	QT	C	P	R	PL	RL
阀体、阀盖、阀瓣	QT400	WCB	CF8	CF 8M	CF3	CF3M
内衬材料	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

技术标准
设计和制造	GB/T12235 GB/T12236
结构长度	HG/T3704-2003 GB12221ASME B16.10
法兰尺寸	GB/T9113.1、ANSI B16.5a
结构形式	升降立式、旋转式、升降直通式
公称压力	0.6、1.0、1.6、2.5MpaClass150 JIS 10K
压力试验	GB/T13927-92API598

基本型号
H41F4	H42F4	H441F4
H41F46	H42F46	H44F46
H41PFA	H42PFA	H44PFA

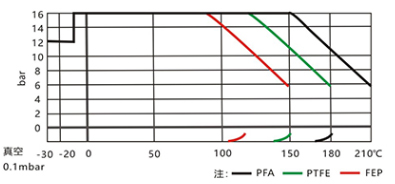

二、压力温度曲线

三、材料明细表

公称直径		DN15-DN400
压力		1.0Mpa 1.6Mpa 150LB
序号	名称	材料明细
1	阀体，阀瓣，阀盖	A216WCB+衬里材质	A351 CFB/A351 CF8M+衬里材质	A351 CF3/A351CF3M+衬里材质
2	球	PTFE
3	衬里材质	FEP PFA GXPO
4	螺栓	A193 B7	A320 B8	A193 B8M

四、技术性能规范

设计标准		HG/T 3704 GB/T 12235		AP16D
结构长度		HG/T 3704 GB/T 12221		ASME B16.10
法兰形式尺寸		HG/T 20592 GB/T 9119		ASME B16.5 JIS B2220
检验与试验		GB/T 13927 JB/T 9092		API 598
公称压力（MPa）		1.0	1.6	150LB
实验压力（MPa）	壳体试压	1.5	1.5	1.5
	高压密封	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6
适用温度 ℃		PFA -30~200 FEP -30~150 GXPO -10~80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

注：衬氟阀门壳体试压和密封性按照上表数据测试，测试标准仅供参考通用阀门标准，高压力要求情况订制加工。

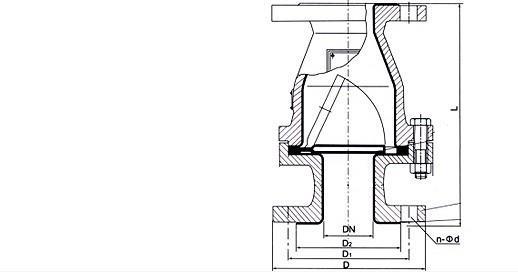

衬氟国标旋启式止回阀衬氟旋启式止回阀H44

HG/T 20592 PN10 单位：mm

DN	L	D	D1	D2	n-d	Wt(Kg)
15	130	95	65	45	4-14	6.5
20	150	105	78	55	4-14	5
25	160	115	85	65	4-14	6
32	180	140	100	78	4-18	7.5
40	200	150	110	85	4-18	9,5
50	230	165	125	100	4-18	9.5
65	290	185	145	120	4-18	13
80	310	200	160	135	4-18	27
100	350	220	180	155	8-18	35
125	400	250	210	185	8-18	56
150	480	285	240	210	8-23	75
200	495	340	295	265	8-23	118
250	550	395	350	320	12-23	165
300	698	445	400	368	12-23	210
350	787	505	460	428	16-23

HG/T 20592 PN16

DN	L1	L	D	D1	D2	n-d	f	b	H	Wt(Kg)
15	/	130	95	65	45	4-14	2	14	82	4
20	/	150	105	75	55	4-14	2	14	82	5
25	/	160	115	85	65	4-14	2	14	98	6
32	/	180	140	100	78	4-18	3	16	110	7.5
40	/	200	150	110	85	4-18	3	16	118	9.5
50	43	230	165	125	100	4-18	3	16	138	13
65	46	290	185	145	120	4-18	3	18	156	19.5
80	46	310	200	160	135	8-18	3	20	160	27
100	52	350	220	180	155	8-18	3	20	185	35
125	56	400	250	210	185	8-18	3	22	208	56
150	56	480	285	240	210	8-23	3	24	245	75
200	60	495	340	295	265	12-23	3	26	298	118
250	68	550	405	355	320	12-25	4	28	342	165
300	78	698	460	410	375	12-25	4	29
350	78	787	520	470	435	16-25	5	34

衬氟美标旋启式止回阀

HG/T 20592 PN25 单位：mm

DN	L1	L	D	D1	D2	n-d	f	b	H	Wt(Kg)
15	/	130	95	65	45	4-14	2	16	82	6.5
20	/	150	105	75	55	4-14	2	16	82	7
25	/	160	115	85	65	4-14	2	16	98	8
32	/	180	140	100	78	4-18	3	18	110	11
40	/	200	150	110	85	4-18	3	18	118	15
50	43	230	165	125	100	4-18	3	20	118	17.5
65	46	290	185	145	120	8-18	3	22	138	26
80	46	310	200	160	135	8-18	3	22	160	36
100	52	350	230	190	160	8-23	3	24	185	44
125	56	400	2700	220	188	8-25	3	28	208	60
150	56	480	300	250	218	8-25	3	30	245	81
200	60	495	360	310	278	12-25	3	34	298	137
250	68	550	425	370	332	12-30	4	36	342	179
300	78	698	485	410	375	16-30	4	39
350	78	787	550	490	448	16-34	5	44

ASME B16.5 Class150

DN	L1	L	D	D1	D2	n-d	f	b	H	Wt(Kg)
1/2	/	130	89	60.5	35	4-16	2	12	82	4
3/4	/	150	98	70.0	43	4-16	2	12	82	5
1	/	160	108	79.5	51	4-16	2	12	98	6
11/4	/	180	117	89.0	64	4-16	2	13	110	7.5
11/2	/	200	127	98.5	73	4-16	2	15	118	9.5
2	43	230	152	120.5	92	4-19	2	16	138	13
21/2	46	290	178	139.5	105	4-19	2	18	156	19.5
3	46	310	190	152.5	127	4-19	2	19	160	27
4	52	350	229	190.5	157	8-19	2	24	185	35
5	56	400	254	216.0	186	8-22	3	24	208	56
6	56	480	279	241.5	216	8-22	3	26	245	75
8	60	495	343	298.5	270	8-22	3	29	298	118
10	68	550	406	362.0	324	12-25	3	31	342	165
12	78	698	482.6	431.8	381	12-25	4	34.7		205
14	78	787	533.4	476.2	412.7	12-29	5	39		255
