一、产品概述：

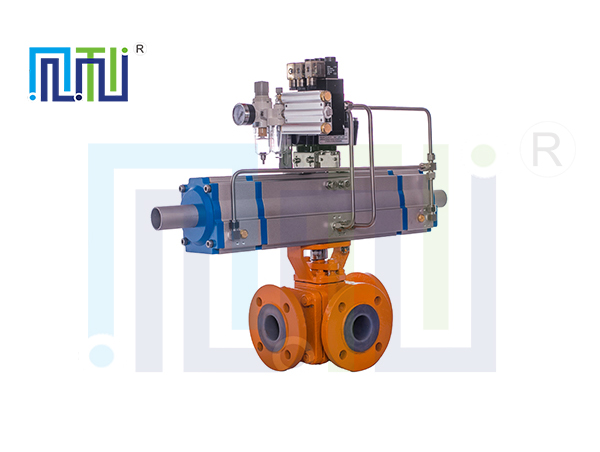

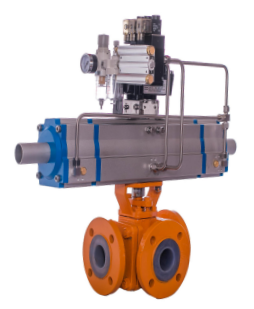

　　Q644F气动衬氟三通球阀由气动执行器和衬氟三通球阀组合而成。三通衬氟球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。采用了氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其独特的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。可作开关或调节之用，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。

二、产品特点：

　　1.采用氟塑料衬里层的球阀，具有极高的化学稳定性，适用于任何强腐蚀性化学介质;

　　2.采用全通浮动球阀结构，在整个压力范围内进行元泄漏关闭，便便于管路系统在通球扫线和管路维护。

　　3.流体阻力小，衬里球阀内壁光滑，流道通畅是所有阀类中流体阻力最小的一种。

　　4.开关迅速、方便。

　　5.采用特殊模压工艺，将衬里材料衬于阀门壳体内壁，能耐强酸、强碱介质的腐蚀。衬里球面与PTFE阀座组合，密封性好，达到了零泄漏。需将球体旋转90°，便完成开户和关闭动作。

　　6.可配置气动、电动、液动等多种驱动装置，实现远距离控制和自动化操作。

　　7.球体与阀杆融为一体，除了转动角差，杜绝了因压力变化引起阀杆冲出体外的危险，保证了使用的安全性、可靠性。

三、技术参数：

四、控制方式:

　　分L型和T型，介质流通方向见下图:

　　a.L型适用于介质流向的切换，能使相互垂直的两个通道连通.

　　b.T型气动三通 衬氟球阀适用于介质的分流合流或流向切换.T型孔道可以使三个通道互相连通或使其中两个通道连通.

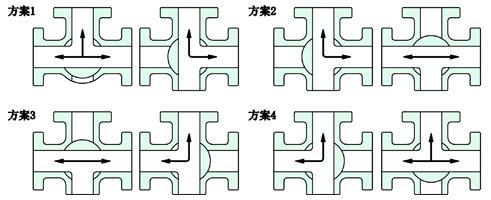

　　"T"型 流向示意图

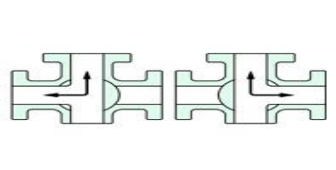

　　"L"型 流向示意图

五、主要连接尺寸:

　注：以上尺寸仅供参考，具体尺寸以实物为主。

　　报价须知:

　　1、阀体参数：口径、工作压力、阀体材质、使用介质、连接形式等参数

　　2、执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式

　　气-关式)

　　3、可选附件：电磁阀、限位开关、二联件

　　请尽量详细提供关于每标气动球阀的参数,方便我公司技术人员为您准确选型。
