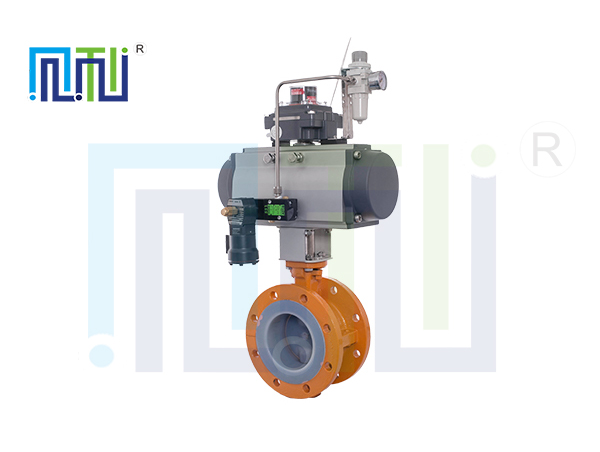

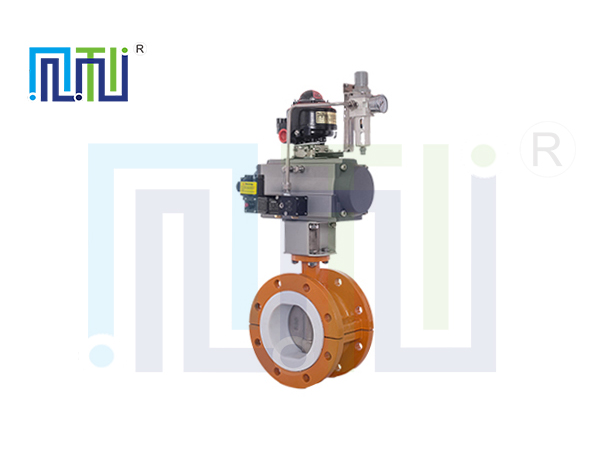

一、气动衬氟蝶阀 产品概述

　　气动衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板，该阀门操作轻便，严密的密封性能，较长的使用寿命;可作快速切断或调节流量之用。气动衬氟蝶阀适用于要求密封好和良好调节特性的场合。阀体采用分体式，阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;使阀轴不与腔内流体介质接触。气动衬氟蝶阀主要适用于多种不同类型工业管道中液体和气体(包括蒸气)的输送，有严重腐蚀性介质的使用场合，如：硫酸、磷酸、强碱等具有强腐蚀性的介质。

二、气动衬氟蝶阀 产品特点

　　本公司的全衬聚四氟乙烯(F4)、聚三氟氯乙烯(F3)和聚全氟乙丙烯(F46)氟塑料衬里蝶阀，具有耐腐蚀、无泄漏、寿命较长等优点。衬四氟气动蝶阀适用于浓硫酸、盐酸、硝酸、王水、各种有机酸、强酸、氧化性介质或高温烯硫酸、高温浓醋酸、酸碱交替及多种有机溶剂和其它强腐蚀性介质。

　　(1)小型轻便，容易拆装及维修，并可在任意位置安装。

　　(2)结构简单、紧凑，90°回转开启快。

　　(3)操作扭矩小，省力轻巧。

　　(4)流量特性趋于直线，调节性能好。

　　(5)密封材料耐老化、耐腐蚀、可适用多种介质。

三、气动衬氟蝶阀 主要技术参数

四、气动衬氟蝶阀 执行器技术参数

　　气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动;大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。

　　1、齿轮式双活塞，输出力矩大，体积小。

　　2、气缸选用铝金材料，重量轻、外形美观。

　　3、可在顶部、底部安装手动操作机构。

　　4、齿条式连接可调节开启角度、额定流量。

　　5、执行器可选带电讯号反馈指示及附件以实现自动化操作。

　　6、IS05211标准连接为产品的安装更换提供了方便。

　　7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。使之与阀门的同步精度。

五、气动衬氟蝶阀 主要零件材料

六、气动衬氟蝶阀 主要设计标准

七、气动衬氟蝶阀 安装连接尺寸

八、气动衬氟蝶阀 产品选型

　　(1)阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。

　　(2)执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
