衬氟闸阀

134-5173-9957

服务热线

产品简介

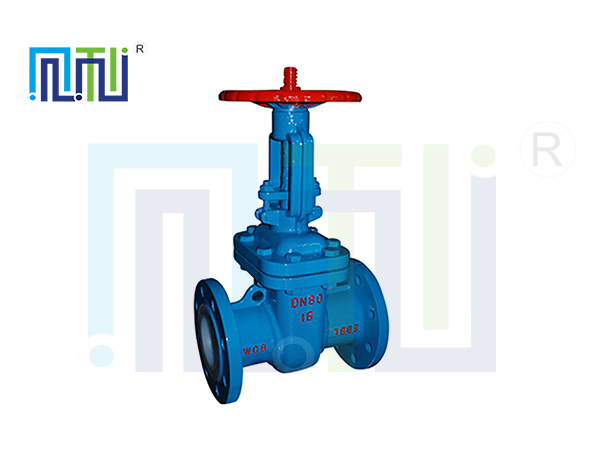

※ 产品名称：衬氟闸阀
※ 产品型号：Z41F46-16C
※ 产品规格：DN15-300
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、概述
衬氟闸阀是阀门的一种。衬氟闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。闸板有两个密封面，最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。
二、产品特点
1、流体阻力小,密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制,不扰流、不降低压力。
4、形体简单,结构长度短，制造工艺性好，适用范围广。

产品参数

一、基本型号

手动	Z41F4 (明杆)	气动	Z641F4（明杆）
	Z41F46（明杆）		Z641F46（明杆）
	Z45F4 （暗杆）		Z645F4（暗杆）
	Z45F46（暗杆）		Z645F46（暗杆）
电动	Z9B41F4（防爆型、明杆）	电动	Z945F4（暗杆）
电动	Z9B41F46（防爆型、明杆）	电动	Z945F46（暗杆）

二、主要零部件材料表

零件名称	精铸球墨铸铁	碳钢	不锈钢
零件名称	QT	C	P	R	PL	RL
阀体、阀盖、阀瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
内衬材料	FEP(F46)、PTFE（F4）、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE(超高分子量聚乙烯)
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9

三、技术性能规范

设计标准		HG/T 3704 GB/T 12234		API600
结构长度		HG/T 3704 GB/T 12221		ASME B16.10
法兰形式尺寸		HG/T 20592 GB/T 9119		ASME B16.5 JIS B2220
检验与试验		GB/T 13927 JB/T 9092		API598
公称压力Mpa		1.0	1.6	150LB
实验压力 Mpa	壳体试压	1.5	1.5	1.5
	高压密封	1.1	1.1	1.1
	低压密封	0.6	0.6	0.6
适用温度 ℃		PFA -30~200 FEP -30~150 GXPO -10~80
适用介质		盐酸、硝酸、氢氟酸、液氯、硫酸、王水等强腐蚀性介质

注：衬氟阀门壳体试压和密封性按照上表数据测试，测试标准仅供参考通用阀门标准，高压力要求情况订制加工。

四、阀门主要材料零件

零件名称	铸钢			耐酸不锈钢
	C	P	R		PL	RL
阀体/阀盖	WCB	CF8	CF8M		CF3	CF3M
闸板/填料压盖	WCB	CF8	CF8M		CF3	CF3M
阀杆	2Cr13 SS304 SS410
衬里材料	PFA、FEP、GXPO
阀杆螺母	黄铜
手轮	QT400-15
坚固螺栓	A193 B7	A320 B8			A193 B8M
螺母	A194 2H	A194 8			A194 8M

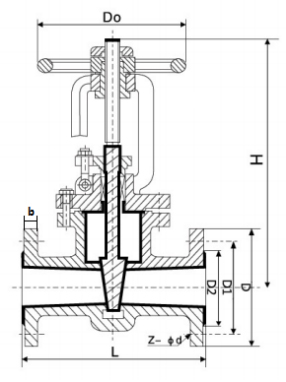

五、结构尺寸

HG/T 20592 PN10 单位：mm

DN	L	D	D1	D2	N-Фd	f	b	H	D0
25	160	115	85	65	4-14	2	14	-	160
32	180	140	100	78	4-18	3	16	-	160
40	240	150	110	85	4-18	3	16	-	180
50	250	165	125	100	4-18	3	16	295	180
65	265	185	145	120	4-18	3	18	335	220
80	280	200	160	135	8-18	3	20	402	250
100	300	220	180	155	8-18	3	20	455	280
125	325	250	210	185	8-18	3	22	605	320
150	350	280	240	210	8-23	3	24	690	360
200	400	340	295	265	8-23	3	26	727	400
250	450	395	350	320	12-23	4	28	970	450
300	500	445	400	368	12-23	4	28	1135	500

HG/T 20592 PN16 单位：mm

DN	L	D	D1	D2	N-Фd	f	b	H	D0
25	160	115	85	65	4-14	2	14	-	160
32	180	140	100	78	4-18	3	16	-	160
40	240	150	110	85	4-18	3	16	-	180
50	250	165	125	100	4-18	3	16	295	180
65	265	185	145	120	4-18	3	18	335	220
80	280	200	160	135	8-18	3	20	402	250
100	300	220	180	155	8-18	3	20	455	280
125	325	250	210	185	8-18	3	22	605	320
150	350	285	240	210	8-23	3	24	690	360
200	400	340	295	265	12-23	3	26	727	400
250	450	410	355	320	12-26	4	28	970	450
300	500	465	410	375	12-26	4	28	1135	500

HG/T 20592 PN25 单位：mm

DN	L	D	D1	D2	N-Фd	f	b	H	D0
25	160	115	85	65	4-14	2	16	-	160
32	180	140	100	78	4-18	3	18	-	160
40	240	150	110	85	4-18	3	18	-	180
50	250	165	125	100	4-18	3	20	295	180
65	265	185	145	120	8-18	3	22	335	220
80	280	200	160	135	8-18	3	22	402	250
100	300	235	190	160	8-23	3	24	455	280
125	325	270	220	188	8-26	3	28	605	320
150	350	300	250	218	8-26	3	30	690	360
200	400	360	310	278	12-26	3	34	727	400
250	450	425	370	332	12-30	4	36	970	450
300	500	485	430	390	16-30	4	40	1135	500

ASME Class150

DN	L	D	D1	D2	N-Фd	f	b	H	D0
1	127	108	79.5	51	4-16	2	14	-	160
1¹/4	140	117	89.0	64	4-16	3	16	-	160
1¹/2	165	127	98.5	73	4-16	3	17.5	-	180
2	178	152	120.5	92	4-19	3	19	295	180
2¹/2	190	178	139.5	105	4-19	3	22	335	220
3	203	190	152.5	127	4-19	3	24	402	250
4	229	229	190.5	157	8-19	3	24	455	280
5	254	254	216.0	186	8-22	3	24	605	320
6	267	279	241.5	216	8-22	3	25	690	360
8	292	343	298.5	270	8-22	3	28	727	400
10	330	406	362.0	324	12-25	4	30	970	450
12	356	483	432.0	381	12-25	4	32	1135	500

注：更多尺寸请与我公司联系。
