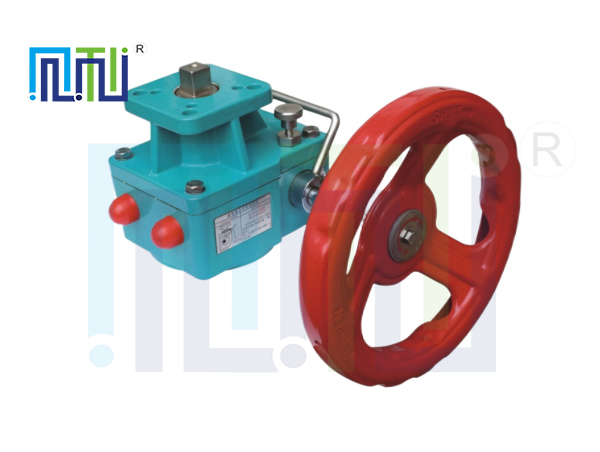

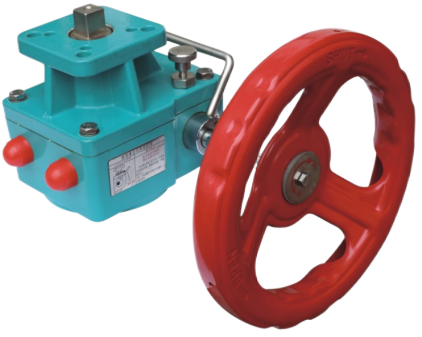

一、产品概述：

　　手动机构与气动装置联合使用，用于90°开启度的球阀、蝶阀等实现手动或气动驱动。

二、产品特点：

　　1、体积小、重量轻，设计合理、式样新颖;

　　2、产品系列化，输出转矩与气动装置，各种阀门匹配;

　　3、蜗轮连接内孔有相隔90°的两个键槽，以便用户根据需要选择装置同阀体的相对位置;

　　4、可自由切换手动和气动，提起限位销，旋转偏心装置90°，限位销自动限位，实现气动;反之，实现手动;

三、使用说明：

　　1、减速器底面与阀门连接，支架面与气缸连接，阀轴与蜗轮　内孔配合穿过，阀轴端四方与气缸方孔配合;(工作过程：气动时，气缸带动阀轴，蜗轮同转。手动时，蜗杆与蜗轮啮合，带动阀轴转动，气缸活塞亦随动。)

　　2、提起限位拉环，旋转偏心装置90。限位销自动限位，实现气动,反之实现手动。

　　3、减速器的支架盖有三种，用户可根据需要选用，配置不同型号的气缸;

　　4、气动手动不能同时驱动。

　　5、产品出厂时,装有专用润滑脂，与阀门装配后，整体密封,防尘、防水，防护等级IP65.IP67.JP68可选

主要用途:

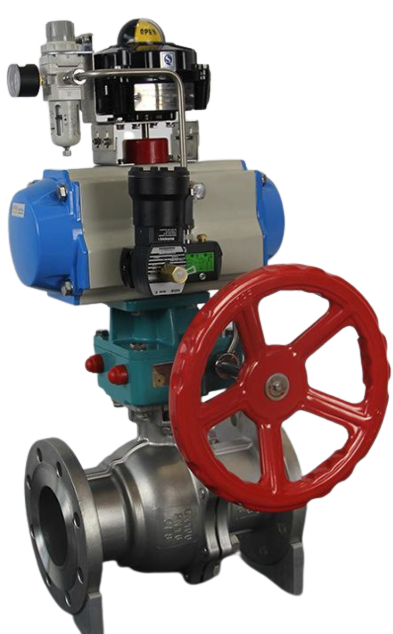

　　本手动机构与气动执行器装配联合使用，用于90。开启的蝶阀、球阀等实现手动或气动驱动。

　　特点:

　　1 .体积小、重量轻、设计合理、样式新颖。

　　2. 产品系列化，输出扭矩与气动装置，各种阀门匹配。

　　3. 涡轮连接内孔有相隔90。的两个键槽，以便用户根据需要选择装置同阀门的相对位置。

　　4. 提起限位拉环，旋转偏心装置90。限位销自动限位，实现气动,反之实现手动。

　　5. 产品出厂时,装有专用润滑脂，与阀门装配后，整体密封,防尘、防水，防护等级IP65 , IP67JP68可选。

SD系列气动阀门手操机构技术参数
