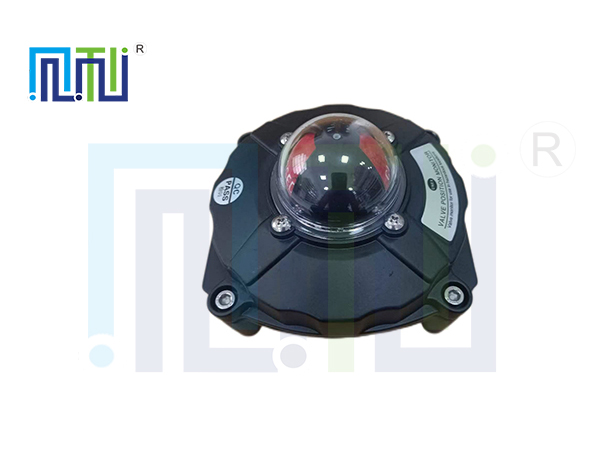

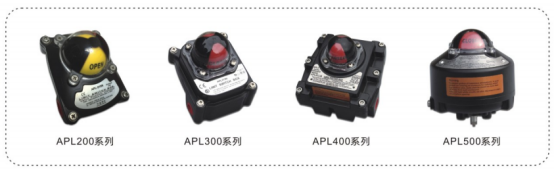

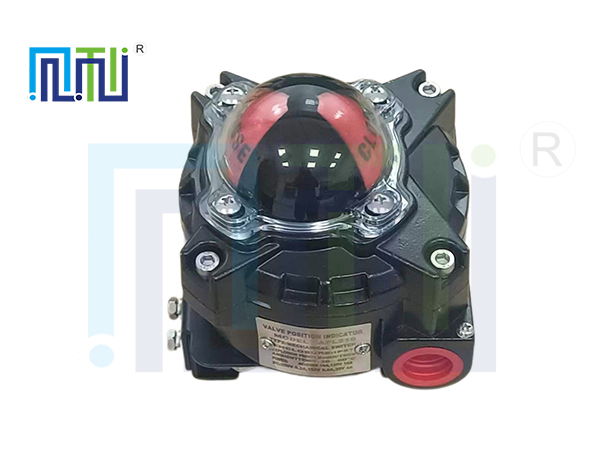

一、产品概述：

　　APL系列阀门限位开关箱是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开的关量(触点)的信号输出，被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自系统中重要阀门联锁保护及远程报警指示之用。

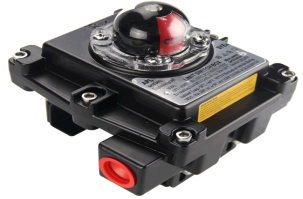

二、工作原理：

　　APL系列阀门限位开关箱检测的阀门转角位移，通过同轴连接或反馈传动轴产生旋转，让凸轮触动微型开关，从而使开关组件的触点闭合或断开，通过接线端子向外部传送开关量信号，并通过指示器就地显示。必须断电后开盖。隔爆型引入电缆护套外径Ø7~8mm，拧紧压紧螺母，使密封圈内径抱紧电缆的护套。不用的电缆引入装置必须堵封。用户安装使用维护防爆限位开关时，必须遵守GB50058-92《爆炸的火灾危险环境电力装置设计规范》和GB3836.15-2000防爆标准的规定。

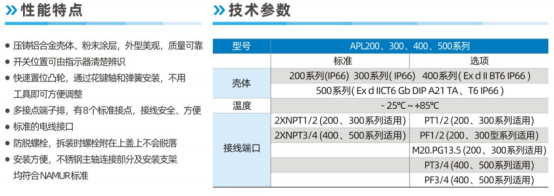

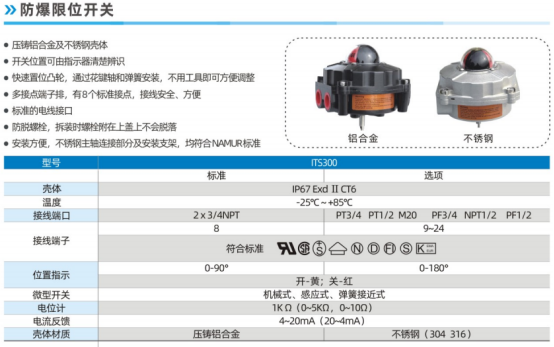

三、APL系列限位开关–主要技术参数:

　　选项：传说电流输出信号。接近式开关，电阻性电位计输出信号。

四、安装及使用：

　　1.阀门走到关的位置，调节红色凸轮，使“关”开关有信号输出。

　　2.阀门走到开的位置，调节红色凸轮，使“开”开关有信号输出。

　　3.让阀门来回走几次，确定限位开关信号通断可靠。

　　APL系列限位开关–操作说明

　　在需要调整开关位置时，根据图示箭头步骤意进行操作：

　　1、推动凸轮弹簧压缩，凸轮脱离花键啮合。

　　2、随意转动凸轮调整所需的位置，调整后松开凸轮，确认凸轮已经被弹簧弹回复位啮合。

APL系列限位开关–接线图
