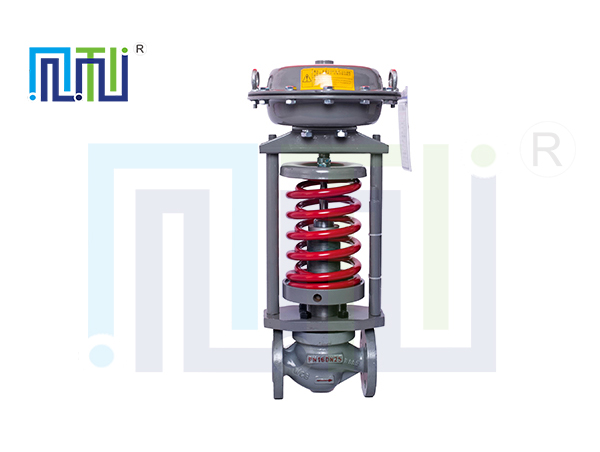

一：产品简介

自力式压力调节阀分为自力式压力、压差和流量调节阀三个系列。自力式压力调节阀根据取压点位置分阀前和阀后两类，取压点在阀前时，用于调节阀前压力恒定；取压点在阀后时，用于调节阀后压力恒定。当将阀前和阀后压力同时引入执行机构的气室两侧时，自力式压差调节阀可以调节调节阀两端的压力恒定，也可将安装在管道上孔板两端的压差引入薄膜执行机构的气室两侧，组成自力式流量调节阀，或用其他方式将流量检测后用自力式压差调节阀实现流量调节。

自力式压力调节阀是一种自动恒定压差的水力工况平衡用阀,应用于供热.中央空调等水系统中,支持被控系统各用户末端装置的自主调节消除管网压力。

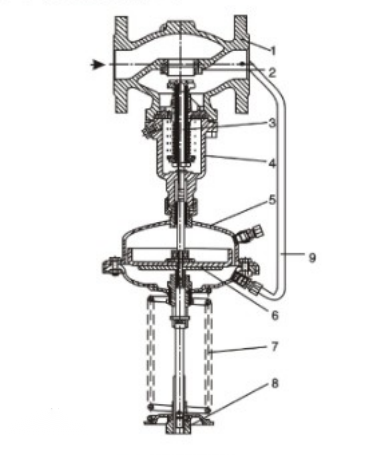

1.1阀后压力控制（K型）

工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。 本类阀门在管道中一般应当水平安装。

当需要改变阀后压力P2的设定值时，可调整调节螺母。

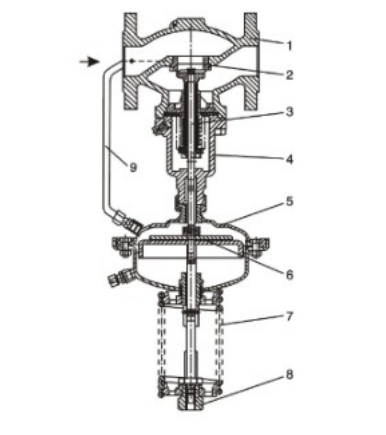

1.2阀前压力控制（B型）

工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。

当阀前压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积增大，流阻变小，从而使P1降为设定值。同理，当阀前压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。

当需要改变阀前压力P1的设定值时，可调整调节螺母。

二.主要特点

1、自力式压力调节阀无需外加能源，能在无电无气的场合工作，既方便又节约能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之间比10:1~10:8

5、橡胶膜片式检测，执行机构检测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏，控制精确。

三.技术参数

公称通径：DN15-DN450mm

公称压力：PN1.0、1.6、4.0、6.4MPa

法兰标准：ANSI、JIS、DIN、GB、JB（特殊可按用户提供）

阀体材料：铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

阀芯材料：硬密封－－不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；软密封－－不锈钢镶嵌橡胶圈

压力平衡：不锈钢波纹管（DN15～125）、平衡膜片（DN150～250）

主要技术参数和性能指标

3.1压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压、稳压的目的。

3.2压开型：用于阀前压力调节，当阀前压力升高，阀门打开，以达到泄压、稳压的目的。

四.用途

直接作用自力式压力调节阀是在无电、无气的场合下，利用被调介质本身压力变化控制阀前（K型）或阀后（B型）压力的恒压或减压，附设冷凝器，可在350摄氏度蒸汽下连续使用，薄膜式用于小于等于0.7MPa压力、活塞式用于0.7～2.5兆帕压力，广泛应用于石油、化工、电力、冶金、食品、轻纺等各种工业设备中气体、液体、蒸汽介质减压、泄压、稳压。

五.使用方法

1. 在常温下使用气体或低粘度液体场合时的操作：

（1） 缓慢开启阀前后截止阀；

（2） 拧松排气塞，直至气体或液体从执行机构溢出为止

（3） 然后重新拧紧排气塞，调节阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到，调整时，注意观察压力标示值，动作缓慢，不得使阀杆跟着转动

2. 使用蒸汽场合时的操作：

(1) 从冷凝器上拧下注液口螺钉

(2) 拧松执行机构排气塞

(3) 使用漏头通过注液口加入直至排气孔流出为止

(4) 拧紧排气塞，继续注水直至溢出注液口

(5) 拧紧注液口螺钉

(6) 缓慢开启调节阀前后截止阀

(7) 调整压力调节盘，并观察压力表示值达到要求为止。

六.维修

投入运行后，一般维护工作很少，平时只要观察阀前，阀后压力示值是否符合工艺所需要求即可。另外，观察填料函与执行机构是否渗漏，若渗漏应拧紧或更换填料及膜片。

报价须知:

1、阀体参数：口径、工作压力、阀体材质、使用介质、连接形式等参数

2、执行器：执行器形式、控制方式、控制信号(4-20MA)、作用方式(气-开式 气-关式)

3、可选附件：电磁阀、限位开关、二联件

请尽量详细提供关于每标电动阀的参数,方便我公司技术人员为您准确选型。
