一、产品概述

　　上、下展式放料阀工作原理:其原理通过阀杆推动阀瓣上行而下降，从而达到开启与关闭的目的。上展式当手轮顺转，阀杆上行，阀门关闭;下展式当手轮逆转，阀杆下降，阀门关闭。上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

二、上展式放料阀和下展式放料阀区别：

　　上展式放料阀为上升式阀瓣，当阀开启时，其阀芯伸入反应锅内，可起顶出作用，使物料在动态下出料，放料效果好而锅底不积料，是一种比较理想的放料阀。阀芯设计为活动式防止结巴，阀瓣采用锥形密封面，阀座选用一个极小的圆弧形密封面。这样，在阀瓣与阀座密合时形成一种类似线密封的密封形式，密封效果极佳。

　　下展式放料阀原理为下降工作方式的阀瓣，消除介质常在容器底部的残留现象。主要装配于带有浆式、涡轮式或推进式搅拌器反应锅，当阀开启时，其阀芯不能伸入反应锅内，使物料在动态下出料，放料效果好而锅底不积料，是一种比较理想的放料阀。

三、上/下展式放料阀产品特点：

　　1、阀体内腔装有耐冲刷、耐腐蚀的密封圈。

　　2、2、密封面采用线密封，保证密封的可靠性，并可防止结疤。

　　3、3、阀瓣密封根据需要时封面均堆焊接有硬质合金，具有高耐磨、耐腐蚀的功能。

　　4、4、各种操作方式，例如，手动，气动(弹簧复位式，双作用式、带手轮和不带手轮)，电动、液动，齿轮等。

　　阀门气动装置：阀门气动驱动装置安全、可靠、成本低，使用维修方便，是阀门驱动机构有中的大分支。气动技术采用的工作压力较低，通常大于0.82MPa，又因结构尺寸不宜过大，因而气动装置的总推力不可能很大。

四、气动装置使用条件：

　　标准规范

　　1.设计制造标准按GB/T12235-2007

　　2.结构长度标准按企业标准

　　3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等

　　4.试验与检验按GB/T13927-2008

　　主要零件材质

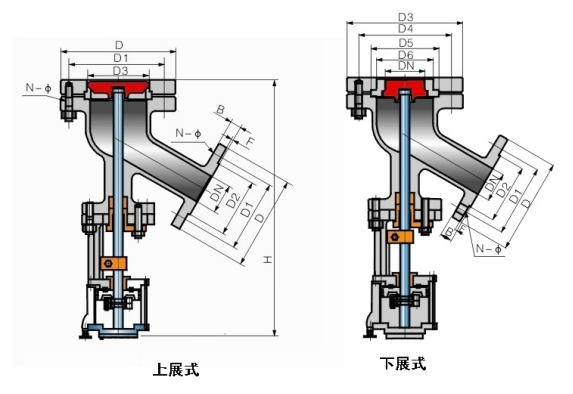

外形结构图

主要外形尺寸（上展式）

主要外形尺寸（下展式）
