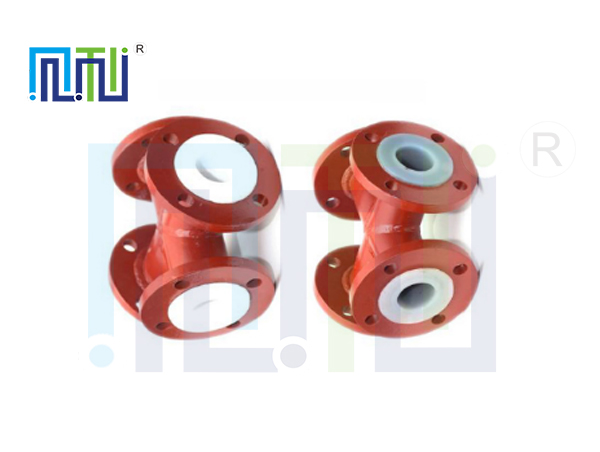

※ 产品名称：衬氟三通
※ 法兰标准：HG/T 20592
※ 公称压力：PN10 PN16 CL150
※ 衬里标准：HG /T 20538-2016
※ 衬里材质：PTFE、FEP（F46）、PFA、PO
※ 非标件可依据图纸进行特殊加工
一、产品概述
   衬氟管件、管道经过多年来的实际使用，直接影响其使用寿命和性能稳定的因素是温度、压力、介质等。优质的材料和先进制造工艺方法是聚四氟乙烯衬里产品的质量保证。选用好的聚四氟乙烯树脂经合理配方，采用整体模压，将氟塑料与钢管基体热熔结合。使整个衬氟管件有以下特点：
　　1、使用温度高：在强腐蚀介质条件下，可以满足使用温度范围-60℃～200℃，在此温度范围内（除了熔融碱金属、元素氟及芳香烃类外），可满足所有化学介质。
　　2、耐真空：在-60℃～150℃范围内，可在真空条件下使用，在化工生产中，经常由于冷却、纵向排放、泵阀不同步操作等情况下引起局部真空状态。
　　3、耐高压：在温度使用范围内，可承受高达3Mpa的使用压力。
　　4、抗渗透：选用优质的树脂，经过先进衬里工艺加工成高密度、足够厚度的PTFE衬里层，使产品具有优越的抗渗透性。
　　5、整体模压烧结工艺衬里，解决了钢衬氟冷热伸缩的难题，使其达到同步伸缩。
　　6、采用了标准化尺寸配制，特别是化工管线中使用的管道、管配件都具有很强的互换性，为安装、备件提供了很大的方便。
二、 内衬PTFE衬里层试验、检验
1、 管道及管配件均以1.5倍设计压力进行水压试验
2、 凡涉及内衬PTFE衬里层经水压试验后,100%地进行完好性检验,其泄漏点检验方法采用电火花测试.
三、使用前维护及注意事项：
1、 不得露天长时间存放、避免日晒、雨淋、避免剧烈撞、多层堆放重物堆压。
2、 密封面不允许刮、割、划、挠或与硬物碰撞。
3、 不允许在衬里后的管件、配件的钢体上焊、风割、火烤等，要与热源相隔1米以上。


主要连接尺寸
单位：mm

公称直径		长度 L	高度 H	法兰眼距Фd			螺孔n*k
DN (mm)	NPS (inch)			0.6MPa	1.0MPa	1.6MPa	0.6MPa	1.0MPa	1.6MPa
25	1	180	90	75	85	85	4-Ф11	4-Ф14	4-Ф14
32	11/4	200	100	90	100	100	4-Ф14	4-Ф18	4-Ф18
40	11/2	220	110	100	110	110	4-Ф14	4-Ф18	4-Ф18
50	2	240	120	110	125	125	4-Ф14	4-Ф18	4-Ф18
65	21/2	260	130	130	145	145	4-Ф14	8-Ф18	8-Ф18
80	3	280	140	150	160	160	4-Ф18	8-Ф18	8-Ф18
100	4	300	150	170	180	180	4-Ф18	8-Ф18	8-Ф18
125	5	320	160	200	210	210	8-Ф18	8-Ф18	8-Ф18
150	6	400	200	225	240	240	8-Ф18	8-Ф22	8-Ф22
200	8	450	225	280	295	295	8-Ф18	8-Ф22	12-Ф22
250	10	500	250	335	350	355	12-Ф18	12-Ф22	12-Ф26
300	12	560	280	395	400	410	12-Ф22	12-Ф22	12-Ф26
350	14	600	300	445	460	470	12-Ф22	16-Ф22	16-Ф26
400	16	650	325	495	515	525	16-Ф22	16-Ф26	16-Ф30
