※ 产品名称：衬氟管道取样器
※ 公称压力：PN1.0~1.6（MPa）
※ 公称通径：DN25~100（mm）
※ 法兰尺寸：HG/T 20592（或按合同要求）
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA、ETFE（F40）
一、概述
衬氟管道取样器主要用于管道系统的取样，取样时只需要将取样瓶拧在取样口上，旋转手轮，即可取样，当取样结束，拧紧手轮关闭即可。
二、产品优点
1、安 全 取样时只需将取样瓶拧入连接套，不会接触样品本身
2、耐 腐 蚀 经过聚四氟乙烯的内衬后，可用于大部分有腐蚀性场所
3、环 保 取样时样品不会进入空气，避免接触有害气体
4、经济性强 安装后无需过多维护成本的投入，结构简单，不易损坏，寿命长

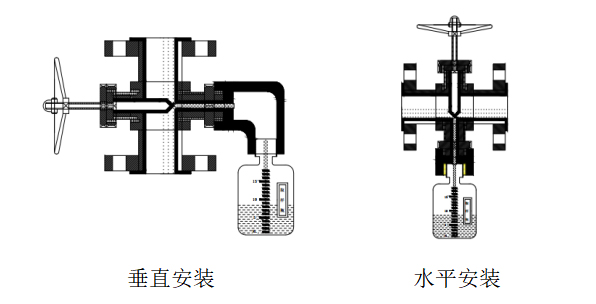

三、安装方式
管道取样器安装方式可按实际需要进行定制，主要有垂直安装和水平安装，通过改变四氟连接套的形状即可实现自由安装方向。

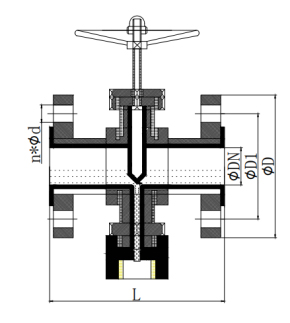

一、主要连接尺寸
单位：mm

公称通径		标准数值1.6Mpa
DN (mm)	NPS (inch)	ФD1	ФD	L	n*Фd
25	1	85	115	145	4-Ф14
32	11/4	100	140	145	4-Ф18
40	11/2	110	150	155	4-Ф18
50	2	125	165	155	4-Ф18
65	21/2	145	185	170	4-Ф18

二、订货说明
1、按取样器安装方式分为：水平安装和垂直安装
2、按壳体材质为分：碳钢、304、316L
3、按衬里材质分为：FEP（F46）、PFA、ETFE（F40）等
订货时需要注明取样瓶螺纹规格或者提供取样瓶样品进行订制四氟连接套。
