衬氟篮式过滤器

134-5173-9957

服务热线

产品简介

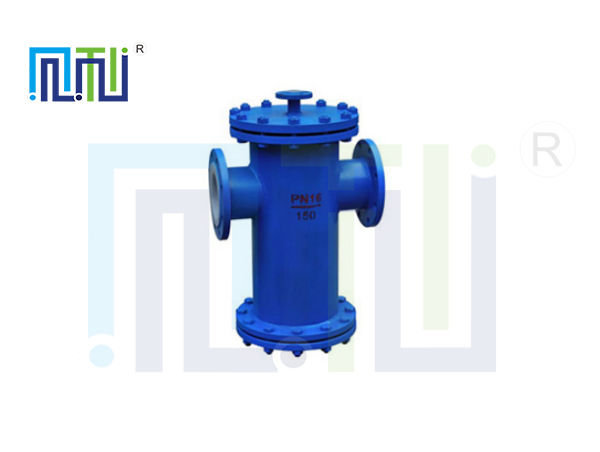

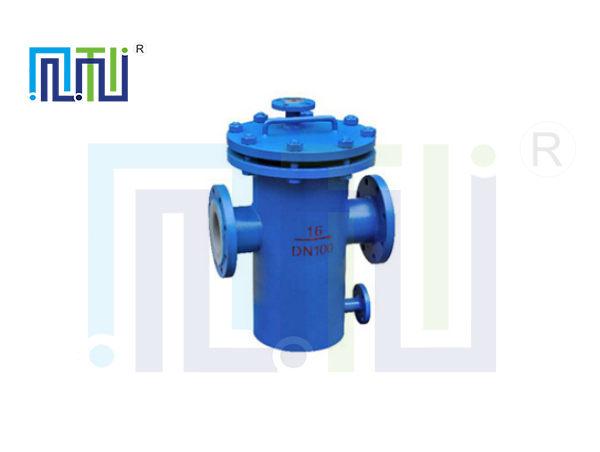

※ 产品名称：衬氟篮式过滤器
※ 产品型号：GL41F46-16C、SBLF46-16C
※ 产品规格：DN25-200
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、产品特点：衬氟篮式过滤器是除去液体中少量固体颗粒的防腐设备.可保护压缩机、泵、仪表和其他设备的正常工作。
二、工作原理
当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮内，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，打开主管顶部螺丝，拆卸法兰盖，清洗后重新装入即可,因此，使用维护极为方便。

产品参数

设计标准	设计制作规范	HG/T3704. HG/T21637	性能规范	压力等级	PN0.6~PN1.6MPa
	结构长度	GB/T12221. HG/T3704		强度试验	1.5倍
	连接尺寸	HG/T20592.GB/T9113		密封试验	1.1倍
	检验及试验	GB/T13927. GB/T12220		气密试验	0.6Mpa

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	N-Фd	W(Kg)
DN (mm)	NPS (inch)	PN1.0-1.6(Mpa)
20	3/4	150	105	75	58	2	18	4-Ф14	3
25	1	160	115	85	68	2	18	4-Ф14	5
32	11/4	180	140	100	78	2	18	4-Ф18	7
40	11/2	200	150	110	88	2	18	4-Ф18	10
50	2	230	165	125	102	2	18	4-Ф18	17.6
65	21/2	290	185	145	122	2	18	4-Ф18	21.9
80	3	310	200	160	138	2	20	8-Ф18	28.52
100	4	350	220	180	158	2	20	8-Ф18	40.36
125	5	400	250	210	188	2	22	8-Ф18	56.8
150	6	480	285	240	212	2	22	8-Ф22	112.9
200	8	495	340	295	268	2	24	12-Ф22	100

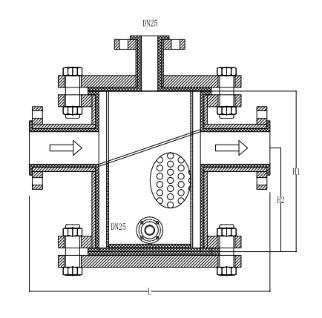

公称直径DN	长度L	整体高度H1	中心高度H2
DN125	450	400	200
DN150	450	400	200
DN200	550	500	300
DN250	550	500	300
