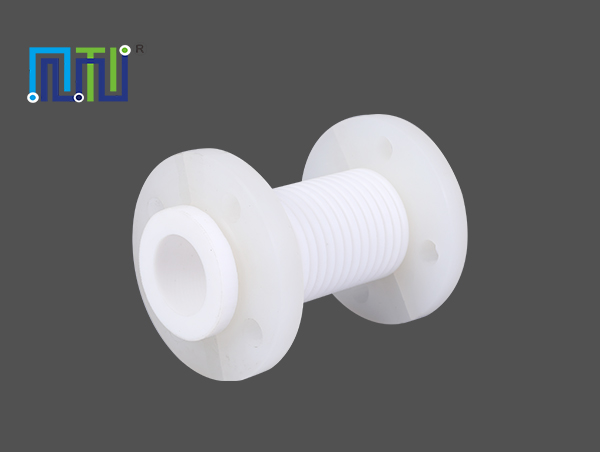

※ 产品名称：纯四氟膨胀节
※ 产品规格：DN25-300
※ 产品型号：FPJ25-300
※ 工作温度≤120℃
※ 连接方式：法兰连接
※ 适用压力：工作压力≤0.6MPa，此结果温度为常温时试验结果
一、产品概述
四氟膨胀节主要是为了防腐蚀，多用于化工、医药、食品等行业的管路系统的补偿作用,且具有防腐作用。通过特殊的加工方法，改变了以往管道不能绕曲的特性，可耐各种浓度酸、碱、盐。它可用来连接机械较低的石墨、陶瓷玻璃管道，可进行管道错位连接或用来平衡因气候或其它原因引起起的管道位移、尺寸变化或用来消除高频机械的振动。
二、外观要求
波纹管表面应光滑流畅,色泽均匀,无翘曲和泛白现象,无划痕、裂纹及塑化不良等缺陷。允许有少量压制时产生的凹陷及印痕。凹陷的深度和凸起的高度均应小于0.5mm,其凹陷和印痕的面积不得大于整个表面积的5%。
三、检验检测
使检测探头垂直沿着聚四氟乙烯层表面用低于100mm/s的速度移动,以不产生白色火花为合格。试验应在耐压试验后进行。
四、设计参数
a、工作温度≤120℃
b、工作压力≤0.6MPa，此结果温度为常温时试验结果
c、设计伸缩及偏移量见附图

产品型号	安全伸缩±mm	径向允许偏移量±mm	安全转角（°）
FPJ 25	12	8	20
FPJ 32	14	12
FPJ 40	17	15	25
FPJ 50	20	20
FPJ 65	22	23	25
FPJ 80	24	20
FPJ 100	26	20
FPJ 125	29
FPJ 150	32	20	25
FPJ 200	40

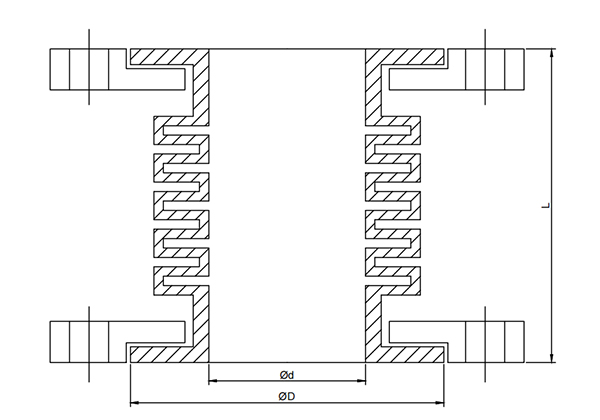

一、产品主要尺寸

公称直径DN	密封面ФD	内径Фd	长度
25	71	25	100
32	80	32	100
40	88	40	100
50	100	50	100
65	122	65	100
80	138	80	150
100	158	100	150
125	188	125	150
150	215	150	150
200	265	200	150
