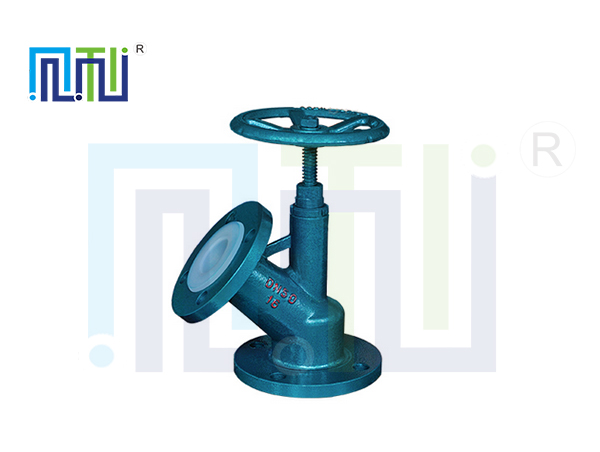

衬氟上、下展放料阀

134-5173-9957

服务热线

产品简介

※ 产品名称：衬氟上、下展放料阀
※ 产品型号：SF/XF4C1F416-Q
※ 产品结构：直通式
※ 产品规格：DN15-200
※ 壳体材质：碳钢、304、316L
※ 衬里材质：FEP（F46）、PFA
一、产品概述
衬氟釜底放料阀按其结构形式可分为衬氟上展式放料阀和衬氟下展式放料阀两种，其内腔及阀瓣均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙烯(F46)或聚四氟乙烯(F4)，具有可靠的耐腐蚀性和密封性。本产品适用温度：衬聚全氟乙丙烯为-85℃~+150℃，衬聚四氟乙烯能达到-200℃~+180℃。适用于各种工业生产中液体放料，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。
二、主要特点
1、衬氟塑放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零部件组成，其阀内腔及阀瓣表面均包裹着层耐腐蚀、耐老化的聚全氟乙丙烯或聚四氟乙烯，该种材料具有可靠的耐腐蚀性和密封性。
2、本产品密封方式为软密封结构，密封结构合理，可以做到零泄漏的标准，适用于各种工业生产中液体放料，特别在稀酸、浓酸等介质中均能很好地工作。
3、衬氟塑放料阀利用氟塑料材料非常好的耐腐蚀性能以及较强的耐温性，成功解决了反应釜应对各种性质的物料情况，其依靠法兰连接，有手动、气动、电动三种传动方式，适用油品、酸类、腐蚀性介质等。
三、上展阀与下展阀区别
1、上展式放料阀和下展式放料阀适用性
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式做成的；上展式用于有搅拌器放料阀的反应釜放料；而下展式放料阀用于框式锚式搅拌器的反应釜放料。

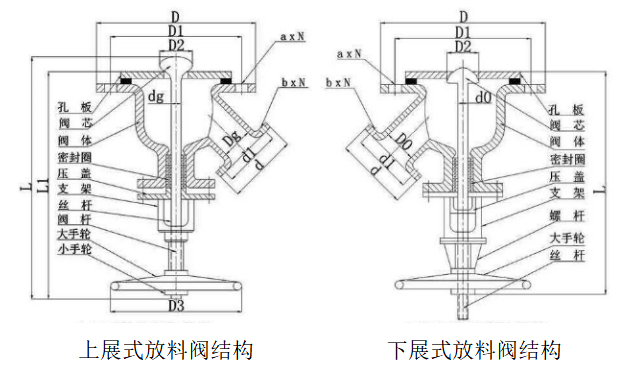

2、结构区别

3、上展式放料阀和下展式放料阀启闭力矩的区别
上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。
下展式式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。
4、上展式放料阀和下展式放料阀启闭行程的区别
启闭行程不同，安装尺寸有大小上展式放料阀和下展式放料阀启闭行程小、安装高度较小。柱塞式放料阀按柱塞结构和运动方式分为升降杆和旋转杆两种结构形式，升降杆结构形式它要求有较大的安装空间，但可依据柱塞的运动方式和位置直观地判断阀门的启闭和位置。旋转杆结构形式安装高度小, 在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。

产品参数

一、主要零部件材料表

序号	零件名称	材料名称
1	阀体	WCB	CF8	CF3	CF8M	CF3M
2	填料压盖	WCB	CF8	CF3	CF8M	CF3M
3	支架	WCB	CF8	CF3	CF8M	CF3M
4	阀座	2Cr13	304	304L	316	316L
5	丝杆	2Cr13	304	304L	316	316L
6	阀瓣	2Cr13	304	304L	316	316L
7	垫片	石墨+304	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE
8	螺栓	35CrMoA	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
9	螺母	45	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
10	内衬材料	聚全氟乙丙烯(F46)、聚四氟乙烯(F4

二、主要技术规范表

设计标准	HG 5-6-81《手动上展式铸钢放料阀》、HG 5-7-81《手动下展式铸钢放料阀》
法兰标准	JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
检验与试验标准	JB/T 9092-1999
适用介质	晶体颗粒、粉体、酸碱类等
适用温度	≤150℃

三、主要外型尺寸表

1、上展式尺寸信息

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85
32	135	100	135	100
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

下展式尺寸信息

DN	上法兰		上法兰	下法兰	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	85	65
50	165	125	180	145	100	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	180	135
125	245	210	280	245	195	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/
